Вакуумные контакторы среднего напряжения
Вакуумные контакторы LS Susol среднего напряжения - соответствие требованиям потребителей по качеству и техническому обслуживанию. В вакуумных контакторах LS Susol среднего напряжения применяются вакуумные дугогасительные камеры LS, прошедшие типовые испытания в лаборатории LS PT & T, аккредитованной южнокорейским бюро сертификации KOLAS по испытанию электротехнического оборудования.
Назначение
Вакуумные контакторы LS Susol предназначены для коммутации силовых цепей переменного тока электродвигателей, трансформаторов и конденсаторов. Контакторы пригодны для установки в комплектные устройства в несколько ярусов.
Конструкция
Вакуумный контактор состоит из следующих узлов: коммутационный механизм с вакуумной дугогасительной камерой, электромагнитный привод, прочная пластмассовая передняя панель и вспомогательные устройства. Вакуумные дугогасительные камеры в корпусе из алюмокерамических труб реализуют стабильный цикл срабатывания, обеспечивают высокую скорость деионизации столба дуги и быстрое восстановление электрической прочности после гашения дуги. Включение и отключение контактора возможно как подачей кратковременного, так и непрерывного сигнала на электромагнитный привод. Обеспечивается безопасность при отсоединении и присоединении контактора.

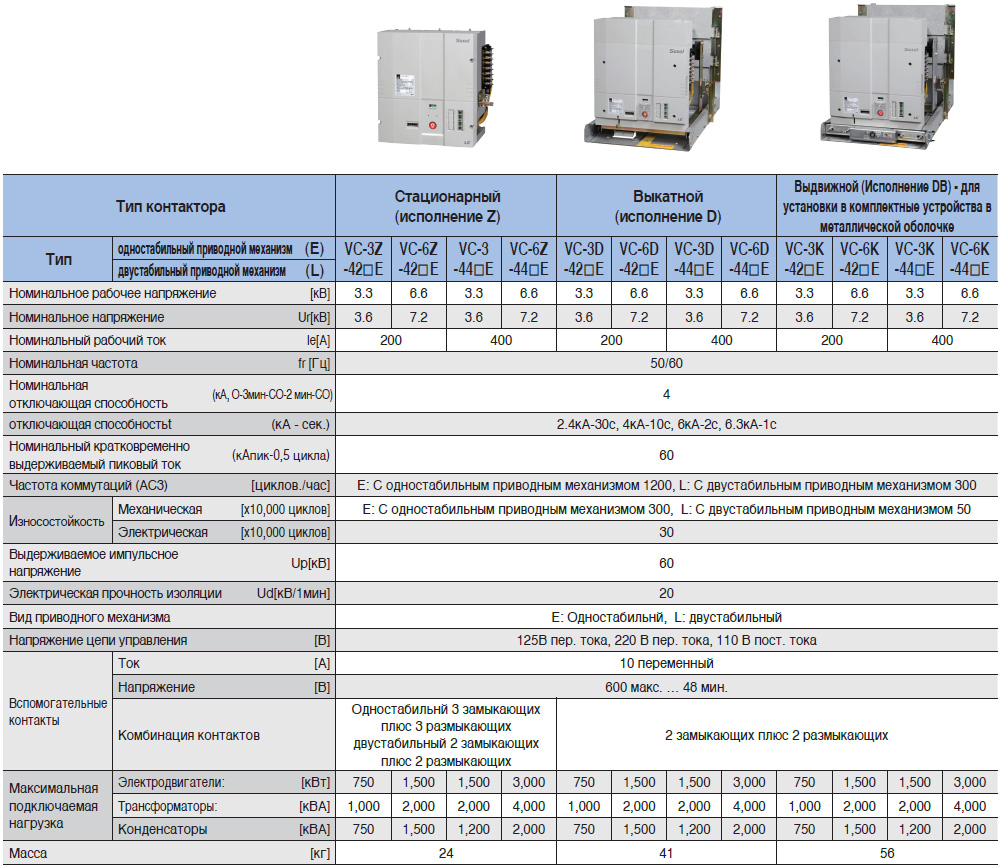

Исполнение:
Эксплуатационные характеристики:
- Окружающая температура: -5°С...+40°С
- Максимальная суточная температура: +35°С
- Высота над уровнем моря: 1000 м
- Влажность: среднее значение за 24 часа - относительная влажность 95 %
- Среднее значение за 1 месяц - относительная влажность 90 %
- Применяемые стандарты: IEC 62271 - 106, IEC 60282 - 1, JEM 1167, KEMC 1126
Силовые плавкие предохранители
Для защиты оборудования и систем от короткого замыкания контакторы с вариантом установки G и B и F можно комбинировать с силовыми плавкими предохранителями. Номинальный ток плавкого предохранителя выбирается по результатам анализа сети. Затем выбираются соответствующие плавкие вставки и зажимы.

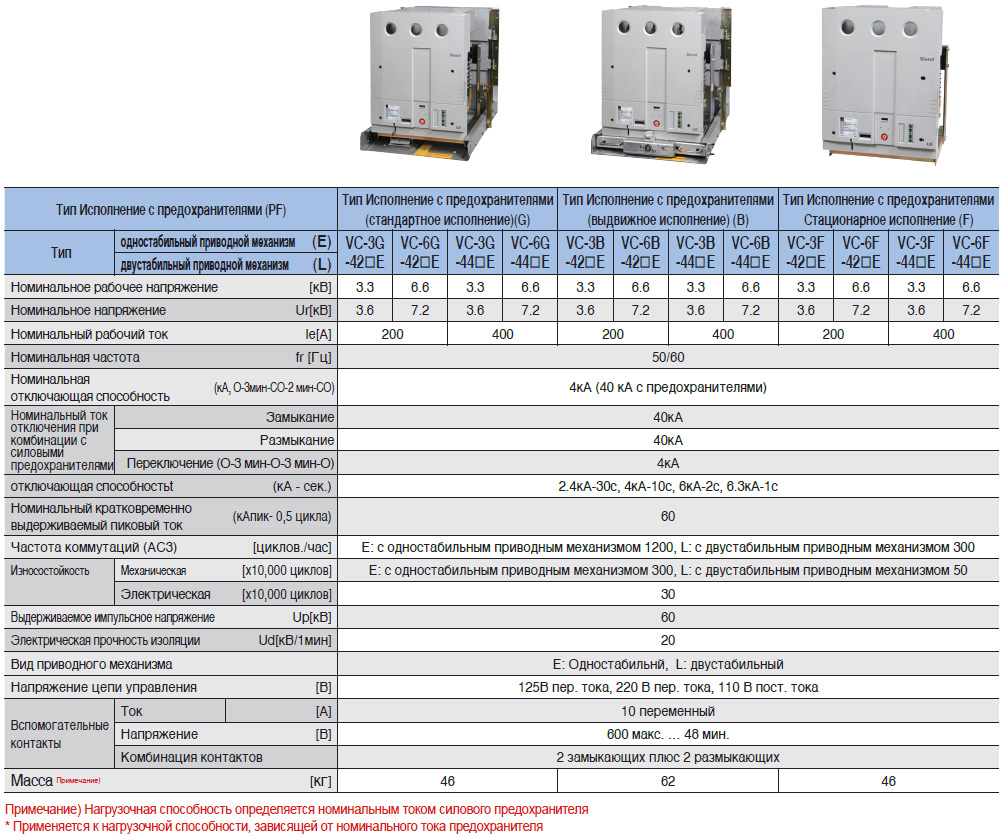

Силовые предохранители, комбинируемые с контакторами:

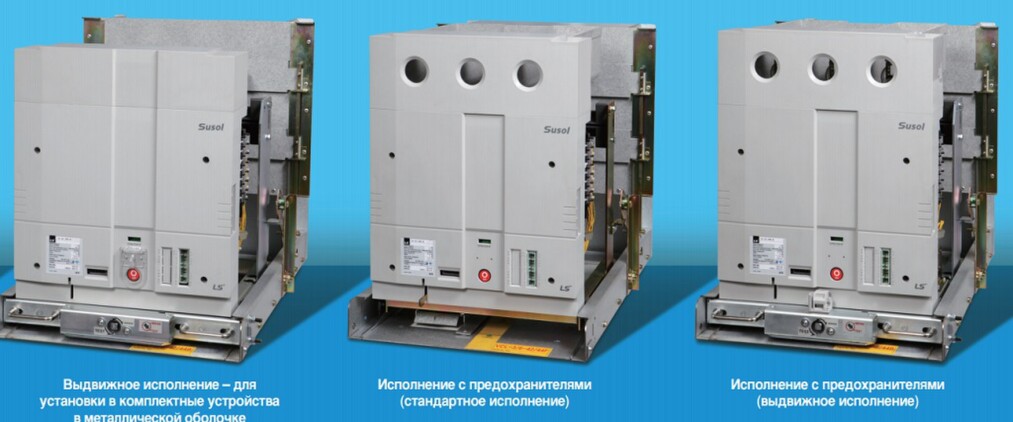

Внешний вид
Исполнение

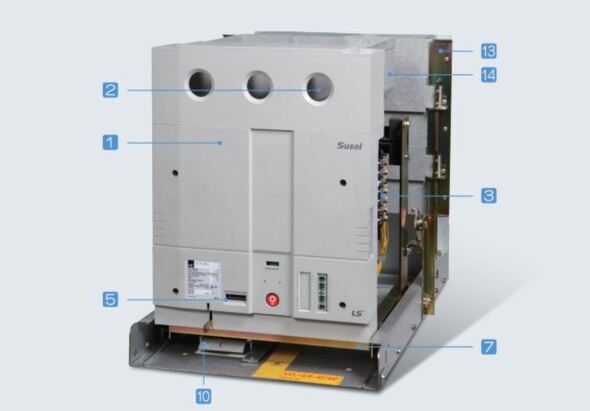

с предохранителями (стандартное исполнение):

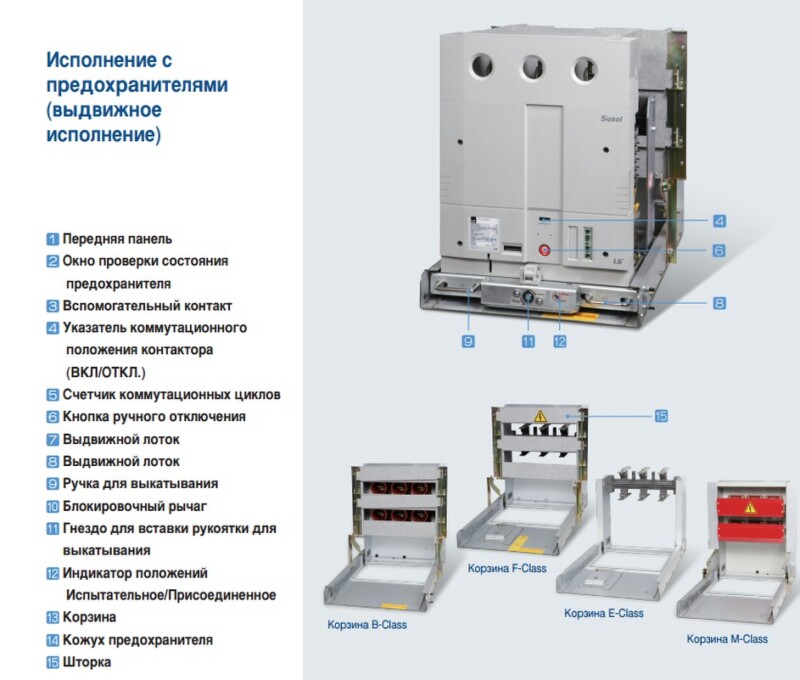

Исполнение с предохранителями (выдвижное исполнение):
Устройство контактора:
Главный контактный механизм
Включает в себя вакуумные дугогасительные камеры, выводы главной цепи и гибкие проводники, соединяющие подвижные электроды вакуумных дугогасительных камер с нагрузочными выводами главной цепи. Указанные элементы прикреплены к литой раме, которая обеспечивает изоляцию между ними. Вакуумная дугогасительная камера приводится в действие с помощью приводного механизма, соединенного с вакуумной дугогасительной камерой с помощью тяги, выполненной из изоляционного материала.
Приводной механизм
Простая конструкция без лишних связей, пригодная для частых коммутаций и обеспечивающая продолжительный срок службы. Приводной рычаг, соединенный с якорем приводного электромагнита, перемещается вверх и вниз и тем самым обеспечивает замыкание и размыкание главных контактов, а в замкнутом положении - требуемое контактное нажатие.Типы приводных механизмов
Одностабильный приводной механизм.
Для того чтобы главные контакты контактора были замкнуты , электромагнит приводного механизма должен постоянно находиться под напряжением и прижимать якорь к сердечнику электромагнита. При обесточивании электромагнита магнитное поле пропадает и якорь возвращается пружиной в исходное положение, что приводит к размыканию главных контактов контактора.
Двустабильный приводной механизм
В таком механизме используется специальная защелка, удерживающая механизм во включенном состоянии. Поэтому отсутствует необходимость постоянно держать электромагнит под напряжением. Контактор можно отключить вручную с помощью кнопки. При этом производится освобождение защелки.
Вакуумные дугогасительные камеры
