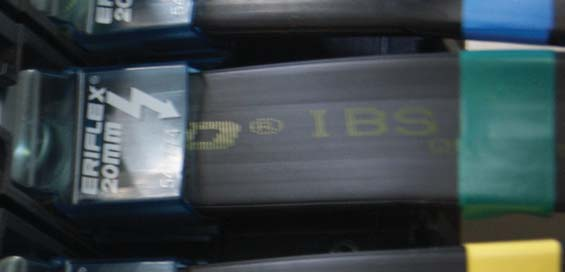

Изолированные плетеные проводники серий IBSB и IBSBR
Технические характеристики:
• Проводники IBSB и IBSBR специально разработаны и
предназначены для подключения автоматических
выключателей в литом корпусе, включая наиболее
компактные из имеющихся на рынке
• Проводники IBSB и IBSBR формованы из медного
провода, состоящего из высококачественной
электролитической меди (диаметром 0,15 мм для
обеспечения максимальной гибкости)
• Экономия материалов: интегрированная контактная
площадка без наконечников
• Быстрая и простая установка: готовы к использованию.
Не требуется резка, зачистка, обжатие или
пробивание. Сокращение времени установки
• Снижение веса: плоская плетенка весит меньше,
чем кабель (с изоляцией) и наконечники . Лучшее
использование меди (скин-эффект)
• Изоляция с высоким электрическим сопротивлением,
самогасящийся ПВХ — рабочая температура:
максимум 105 °C
• Полный номенклатурный ряд: от 80 А до 630 А
(сечение 25, 50, 70, 100, 120, 185 и 240 мм2), длиной от
230 до 1030 мм
• Надежность — из-за отсутсвия обжимных
наконечников на концах кабеля. Интегрированная
контактная площадка - нет необходимости в пайке
или изпользовании наканечников для получения
превосходного электрического контакта
• Устойчивость к вибрациям — идеальная альтернатива
для замены кабелей
Примеры применения шин

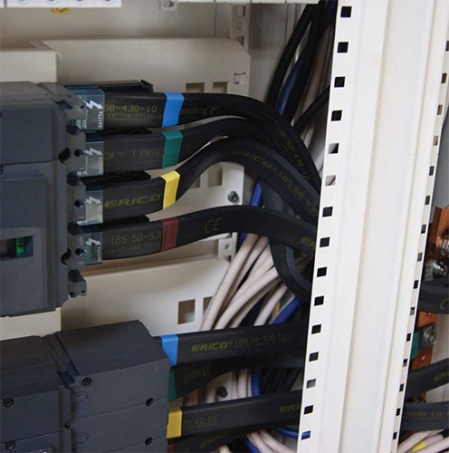

Идеальное соединение для автоматических
выключателей в литом корпусе. Проводники IBSB и IBSBR могут использоваться в качестве
альтернативы для кабелей во всех низковольтных системах.
Они пригодны для подключения автоматических выключателей
в литом корпусе, включая наиболее компактные из имеющихся

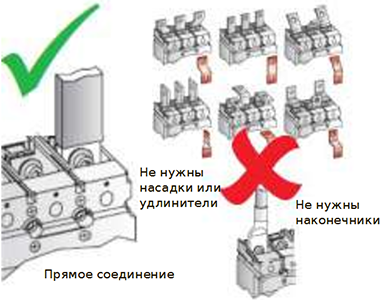

на рынке. Автоматические выключатели номиналом от 80 А
до 630 А могут напрямую подключаться проводниками IBSB/
IBSBR через вводы к контактам на его передней стороне, без
использования дополнительных принадлежностей, таких как
угловые соединители, насадки, кольцевые соединители
или удлинители. Не требуются наконечники, а также операции
по отрезанию, зачистке и обжатию.
Очень просто! Очень быстро! Готовы к использованию!
Изолированные плетеные проводники могут
использоваться со всеми основными моделями
автоматических выключателей в литом корпусе.
Оптимальная замена для кабелей — шины всегда готовы к использованию.

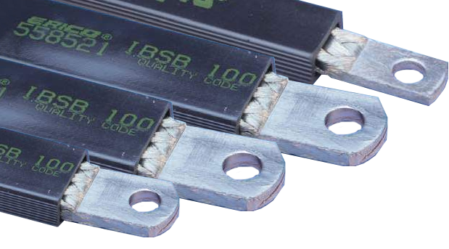

Компанией ERICO разработана уникальная современная производственная линия для прямой интеграции контактных площадок на плетеных проводниках IBSB и IBSBR. Новаторский процесс изготовления обеспечивает получение качественного электрического контакта благодаря использованию интегрированной контактной площадки без необходимости в дополнительной пайке или обжимных наконечниках. В этом процессе гибкая плетенка подвергается сварке с получением цельного блока из луженой оловом меди или красной меди, служащего в качестве контактной площадки.
В отличие от обычного процесса сварки контактных площадок под давлением, процесс, разработанный компанией ERICO, может применяться для площадок не только из красной меди, но и из меди с оловянным покрытием. При этом получается оптимальный электрический контакт с проводами. Оптимальная замена для кабелей — готовы к использованию.
Применение данного процесса также позволяет избежать остаточной влаги в контактных площадках. При использовании обжимных наконечников в неблагоприятных средах влага может попасть в наконечники (часто капиллярным путем) и вызвать появление коррозии в проводах. Через несколько лет электрический контакт между проводами может нарушиться, что приведет к ухудшению электрической проводимости. Невозможно удалить коррозию с контактной площадки без замены элемента. При использовании этого процесса производятся продукты, отвечающие требованиям RoHS; при этом во время изготовления в провода с оловянным покрытием не добавляются никакие дополнительные субстанции.
Технические характеристики изолированных плетеных проводников IBSB и IBSBR
Технические данные:
• Превосходный электрический контакт с интегрированной контактной площадкой

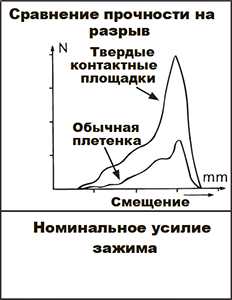

• Большая прочность на разрыв
Изоляция:
• Высокая прочность : виниловый состав
• Максимальная рабочая температура: 105 °C
• Самогасящиеся изоляция: UL 94 V0
• Диэлектрическая прочность: 20 кВ/мм
• Макс. рабочee напряжение: 1000 V AC-1500 V DC- по стандартам IEC и UL 758
• Макс. рабочee напряжение: 600V AC/DC – по стандарту UL 67
Плетенка:
• Луженная медь (IBSB 25-50-70-100) или красная электролитическая медь (IBSBR 120-185-240)
• Диаметр провода: 0,15 мм для обеспечения максимальной гибкости, в соответствии с EN 13602
• Очень хорошая устойчивость к вибрации
Сертификация и подтверждение
соответствия:
• IEC 60439.1 и IEC 61439.1• cRUus по UL67 и CAN/CSA C22.2 No. 29
(Файл E125470)
• RU по UL758 (Файл E316390)
• Европейский сертификат соответствия
(CE)
• Соответствие Правилам ограничения на
содержание вредных веществ (RoHS)
• Американское бюро судоходства
(American Bureau of Shipping, ABS®),
сертификат № 13-HS1070074-PDA
- для использования на судах и в
прибрежной зоне

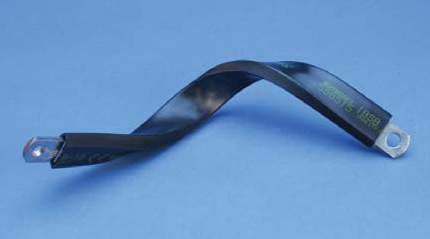

Изолированный плетеный проводник (IBSB и IBSBR)
Характеристики:

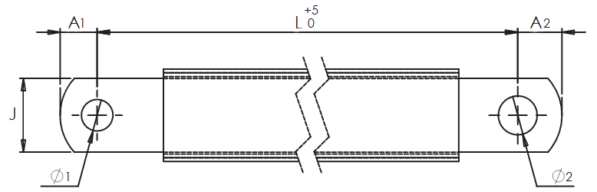

Использование вместе с автоматическим выключателем | Артикул | Модель | S, мм | L, мм | Ø1, мм | Ø2, мм | A1, мм | A2, мм | J, мм | M, мм | K1, мм | K2, мм |  | вес, кг |
IBSB — луженная медь | ||||||||||||||
125/160 A  IBSB
25 | 558500 | IBSB 25-230-6 | 25 | 230 | 6,5 | 6,5 | 7,5 | 7,5 | 12 | 2,8 | 9 | 18 | 10 | 0,08 |
| 558501 | IBSB 25-330-6 | 25 | 330 | 6,5 | 6,5 | 7,5 | 7,5 | 12 | 2,8 | 9 | 18 | 10 | 0,11 | |
| 558502 | IBSB 25-430-6 | 25 | 430 | 6,5 | 6,5 | 7,5 | 7,5 | 12 | 2,8 | 9 | 18 | 10 | 0,15 | |
| 558503 | IBSB 25-530-6 | 25 | 530 | 6,5 | 6,5 | 7,5 | 7,5 | 12 | 2,8 | 9 | 18 | 10 | 0,18 | |
| 558504 | IBSB 25-630-6 | 25 | 630 | 6,5 | 6,5 | 7,5 | 7,5 | 12 | 2,8 | 9 | 18 | 10 | 0,22 | |
| 558505 | IBSB 25-830-6 | 25 | 830 | 6,5 | 6,5 | 7,5 | 7,5 | 12 | 2,8 | 9 | 18 | 10 | 0,28 | |
| 558506 | IBSB 25-1030-6 | 25 | 1030 | 6,5 | 6,5 | 7,5 | 7,5 | 12 | 2,8 | 9 | 18 | 10 | 0,35 | |
250 A IBSB
50 | 558507 | IBSB 50-230-8-10 | 50 | 230 | 8,5 | 10,5 | 9 | 11 | 20 | 3 | 9 | 27 | 10 | 0,15 |
| 558508 | IBSB 50-330-8-10 | 50 | 330 | 8,5 | 10,5 | 9 | 11 | 20 | 3 | 9 | 27 | 10 | 0,21 | |
| 558509 | IBSB 50-430-8-10 | 50 | 430 | 8,5 | 10,5 | 9 | 11 | 20 | 3 | 9 | 27 | 10 | 0,27 | |
| 558510 | IBSB 50-530-8-10 | 50 | 530 | 8,5 | 10,5 | 9 | 11 | 20 | 3 | 9 | 27 | 10 | 0,33 | |
| 558511 | IBSB 50-630-8-10 | 50 | 630 | 8,5 | 10,5 | 9 | 11 | 20 | 3 | 9 | 27 | 10 | 0,39 | |
| 558512 | IBSB 50-830-8-10 | 50 | 830 | 8,5 | 10,5 | 9 | 11 | 20 | 3 | 9 | 27 | 10 | 0,52 | |
| 558513 | IBSB 50-1030-8-10 | 50 | 1030 | 8,5 | 10,5 | 9 | 11 | 20 | 3 | 9 | 27 | 10 | 0,64 | |
300 A IBSB
70 | 558514 | IBSB 70-230-8-10 | 70 | 230 | 8,5 | 10,5 | 9 | 11 | 20 | 4,3 | 11 | 27 | 10 | 0,197 |
| 558515 | IBSB 70-330-8-10 | 70 | 330 | 8,5 | 10,5 | 9 | 11 | 20 | 4,3 | 11 | 27 | 10 | 0,28 | |
| 558516 | IBSB 70-430-8-10 | 70 | 430 | 8,5 | 10,5 | 9 | 11 | 20 | 4,3 | 11 | 27 | 10 | 0,362 | |
| 558517 | IBSB 70-530-8-10 | 70 | 530 | 8,5 | 10,5 | 9 | 11 | 20 | 4,3 | 11 | 27 | 10 | 0,444 | |
| 558518 | IBSB 70-630-8-10 | 70 | ||||||||||||
