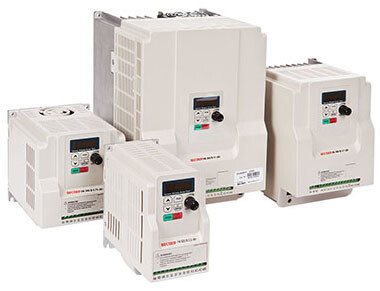

Веспер E5-8200

Векторный преобразователь частоты малой мощности E5-8200

Технические характеристики

• ~1ф 200 ... 240 В; 0,2 ... 2,2 кВт
• ~3ф 380 ... 480 В; 0,75 ... 11 кВт
• Выходная частота до 600 Гц
• U/f и векторное управление
• Степень защиты IP20
• Компактное исполнение
• Термозащита двигателя (датчик РТС)
• ПИД-регулятор
• Режим сна
• Встроенный ЭМИ фильтр класса А

Коды для заказа E5-8200

Мощность двигателя, кВт	Наименование ЧРП	Цена с НДС
0,75	E5-8200-F-001H	13000	Купить
1,5	E5-8200-F-002H	14400	Купить
2,2	E5-8200-F-003H	15600	Купить
3,7	E5-8200-F-005H	19700	Купить
5,5	E5-8200-F-007H	24200	Купить
7,5	E5-8200-F-010H	27900	Купить
11	E5-8200-F-015H	36500	Купить
0,2	E5-8200-FSP25L	7100	Купить
0,4	E5-8200-FSP5L	7700	Купить
0,75	E5-8200-FS1L	8300	Купить
1,5	E5-8200-FS2L	10900	Купить
2,2	E5-8200-FS3L	11900	Купить

Преимущества частотных преобразователей Веспер Е5-8200

• Возможность подключения датчика температуры (РТС) электродвигателя. Позволяет применить дополнительный уровень защиты электродвигателя от перегрева совместно с традиционной функцией «Электронного теплового реле» защиты электродвигателя. Программно можно настроить пороги срабатывания и отключения защиты.
• Встроенный интерфейс RS-485 с поддержкой протоколов Modbus, BACnet.
• Добавлен режим автоматической работы по заранее запрограммированному алгоритму.
• Улучшен сервис режима фиксированных скоростей — для каждой фиксированной скорости присвоены свои параметры времени разгона/замедления.
• Выбор (программно) исходного состояния дискретных входов и выходов: но/нз.
• Добавлен режим автоматической регулировки выходного напряжения.
• Встроенный ПИД-регулятор с функцией спящего режима.

Спецификация E5-8200

Модель преобразователя частоты E5-8200-F

SP25L

SP5L

S1L

S2L

S3L

001H

002Н

003Н

005Н

007Н

010Н

015Н

Выходные параметры

Полная выходная мощность, кВА

0.25

0.5

7.5

Максимальная мощность применяемого электродвигателя, кВт

0.2

0.4

0.75

1.5

2.2

0.75

1.5

2.2

3.7

5.5

7.5

Номинальный выходной ток, А

1.8

2.6

4.3

7.5

10.5

2.3

3.8

5.2

9.2

17.5

Максимальное выходное напряжение, В

Трехфазное 200 ~ 240
(пропорционально входному напряжению)

Трехфазное 380 ~ 480

(пропорционально входному напряжению)

Диапазон выходной частоты, Гц

0,01 ~ 599,00

Источник питания

Номинальное входное напряжение, частота

1ф, 200~240 В, 50/60 Гц

3ф, 380~480 В, 50/60 Гц

Допустимые колебания входного напряжения

-15% ~ +15%

Допустимые колебания частоты

± 5%

Характеристики управления

Режимы управления

Скалярный (U/f) Векторный (без обратной связи)

Пусковой момент

Скалярный режим: 100% (3 Гц) Векторный режим: 150% (3 Гц)

Точность по скорости

Скалярный режим: 3% Векторный режим: ± 0,5%

Диапазон регулирования

Скалярный режим: 1 : 40 Векторный режим: 1 : 50

по скорости

Разрешение установки частоты

Цифровое задание: 0,01 Гц, аналоговое задание: 0,05Гц/50Гц

Разрешение выходной частоты

0,01 Гц

Задание частоты

Кнопки/потенциометр пульта управления Аналоговые входы AVI (0/2~10В), ACI (0/4~20 мА) Дискретные входы БОЛЬШЕ/МЕНЬШЕ Линия интерфейсной связи

Управление

Кнопки ПУСК/СТОП пульта управления Дискретные входы (2-х и 3-х проводное управление) Линия интерфейсной связи

Время разгона/торможения

0,1 ~ 3600,0 с

Характеристика U/f

6 фиксированных характеристик 1 пользовательская характеристика

Тормозной момент

До 20% (без внешнего тормозного резистора)

До 120% (с внешним тормозным резистором)

Несущая частота ШИМ

1~16 кГц

Другие функции

Определение перегрузки, 8 фиксированных скоростей, автоматический ПУСК, выбор времени разгона/торможения 1 и 2, выбор основных и дополнительных команд пуск/стоп и задания частоты, ПИД-регулирование, увеличение момента, задание стартовой частоты, сброс ошибок

Защитные функции

Предотвращение срыва

Регулируемый уровень предотвращения срыва при разгоне, работе на постоянной скорости и при торможении, с возможностью отключения

Мгновенная защита по току

180% номинального тока ПЧ

Защита преобразователя от перегрузки

150% номинального тока ПЧ в течение 1 мин

Защита двигателя от перегрузки

Электронная защита

Защита от повышенного напряжения

Отключение выхода при напряжении на шине ПТ более 410В (класс 220В) и 820В (класс 380В)

Защита от пониженного напряжения

Отключение выхода при напряжении на шине ПТ менее 190В (класс 220В) и380В (класс 380В)

Автоперезапуск после провалов питания

Автоматический пуск преобразователя после восстановления питания

Защита от перегрева

Электронная аппаратная защита

Защита от неисправности заземления

Электронная аппаратная защита

Дополнительные защитные функции

Снижение несущей частоты с повышением температуры радиатора, ошибка выхода, запрет обратного вращения, количество попыток а�
