Вакуумные автоматические выключатели предназначены для установки в средневольтные и высоковольтные распределительные устройства для защиты персонала и оборудования в случае возникновения тока перегрузки, короткого замыкания или замыкания на землю, путем размыкания цепей в вакуумных дугогасительных камерах по сигналу от блока релейной защиты и автоматики, расположенного вне выключателя.
Вакуумные автоматические выключатели компании LSIS:
- соответствуют требованиям потребителей, касающимся высокой отключающей способности и большого номинального тока, достигаемым убрать слово «интеграции» увеличения нагрузочной способности.
- соответствуют мировым требованиям распределения электроэнергии среднего напряжения.
- имеют улучшенную температурную характеристику, благодаря чему обладают более высокой надежностью.
Аппараты обеспечивают удобство и безопасность эксплуатации и повышают надежность и надежность распределительных устройств среднего и высокого напряжения:
- поставляется полный модельный ряд аппаратов с высоким номинальным током и отключающей способностью;
- конструкция, обеспечивающая высокую надежность применения;
- широкий ассортимент дополнительных опций и максимальная совместимость с другими аппаратами.
Пригодны для применения в качестве вводного автоматического выключателя, осуществляющего защиту ключевых защиту электропотребителей промышленных предприятий, электростанций, высотных зданий и крупных судов.
Номинальный ток:
Модельный ряд:
- Номинальная длительность прохождения кратковременно выдерживаемого тока: 3 с. 4 с
- Номинальный коммутационный цикл: O - 0,3 с - ВО - 15 с - ВО, (O - 0,3 с - ВО - 3 мин. - ВО)
- Уровень типовых испытаний: M2, E2 (перечень 3), C2
- Коммутационная и механическая износостойкость: 30 000 срабатываний
- Совместимость с выключателями Pro-MEC
- Типы корзин: E, F, G и H
- Специальные отсеки автоматического выключателя для комплектных устройств в металлической оболочке
- Напряжения цепи управления:
- 24.. .30 В пост. тока, 48.. .60 В пост. тока, 110 В пост. тока, 125 В пост. тока, 220 В пост. тока;- 48 В пер. тока, 100.130 В пер. тока, 220.250 В пер. тока;
- Дополнительные принадлежности:
- для вакуумного автоматического выключателя: вспомогательный контакт сигнализации взведенного состояния пружины, минимальный расцепитель напряжения, второй независимый расцепитель, вспомогательный контакт положения защелки включения, выключатель фиксации положения автоматического выключателя в корзине, электромагнитное блокировочное устройство, фиксатор разъема, замок, крышка для кнопок, приспособление с навесным замком для блокирования кнопок, навесной замок (устройство блокирования с дверью, тип H), выключатель фиксации положения автоматического выключателя в корзине;- для корзины: MOC (выключатель фиксации положения автоматического выключателя в корзине), TOC (выключатель фиксации положения автоматического выключателя в корзине типа Н), датчик температуры, заземлитель и принадлежности, дверь, устройство блокирования с дверью комплектного устройства, расположенная на двери кнопка аварийного отключения;- прочие: рукоятка вкатывания/выкатывания выключателя, контроллер задержки срабатывания минимального расцепителя напряжения, CTD (конденсаторный источник питания), блок контроля температуры;
- Автоматический указатель положения TEST/SERVICE (ИСПЫТАТЕЛЬНОЕ/ПРИСОЕДИНЕННОЕ положение)
- Соответствие стандартам и сертификация
- МЭК 62271-100 (2008) [М2, C2, E2 (перечень 3)];- сертификация KEMA, типовые испытания, выполненные Корейским электротехническим научно-исследовательским институтом (KERI), сертификация Корейской корпорацией в области электробезопасности (KESCO, знак V).

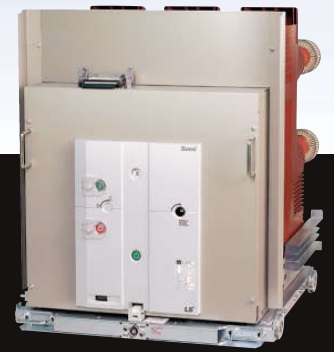

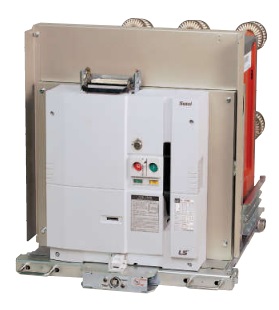

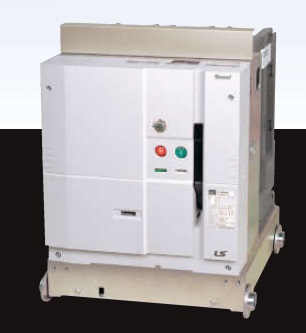

Вакуумный выключатель 7,2/12/17,5/24/25.8/36
kB(VH-06/12/17/20/25/36)
- Номинальная длительность прохождения кратковременно выдерживаемого тока: 3 с. 4 с*
- Номинальный коммутационный цикл: О - 0,3 с - ВО - 3 мин. - ВО
- Уровень типовых испытаний: M2, E2 (перечень 3), C2
- Коммутационная и механическая износостойкость: 20 000 срабатываний
- Типы корзин: К и Н
- Специальные отсеки автоматического выключателя для комплектных устройств в металлической оболочке
- Напряжения цепи управления:
- 48 В пост. тока, 110 В пост. тока, 125 В пост. тока, 220 В пост. тока;48 В пер. тока, 110 В пер. тока, 220 В пер. тока;
- Дополнительные принадлежности:
- для вакуумного автоматического выключателя: минимальный расцепитель напряжения, второй независимый расцепитель, контакт положения защелки включения, выключатель фиксации положения автоматического выключателя в корзине, электромагнитное блокировочное устройство, фиксатор разъема, замок, крышка для кнопок, приспособление с навесным замком для блокирования кнопок, навесной замок (устройство блокирования с дверью, тип H), выключатель фиксации положения автоматического выключателя в корзине;- для корзины: MOC (выключатель фиксации положения автоматического выключателя в корзине), TOC (выключатель фиксации положения автоматического выключателя в корзине типа Н), датчик температуры, заземлитель и принадлежности, дверь, устройство блокирования с дверью комплектного устройства, расположенная на двери кнопка аварийного отключения;- прочие: рукоятка вкатывания и выкатывания автоматического выключателя, подъемные скобы, контроллер задержки срабатывания минимального расцепителя напряжения, CTD (конденсаторный источник питания), блок контроля температуры;
- Соответствие стандартам и сертификация
- МЭК 62271-100 (2008) [М2, C2, E2 (перечень 3)];- сертификация KEMA, типовые испытания, выполненные Корейским электротехническим научно-исследовательским институтом (KERI), сертификация Корейской корпорацией в области электробезопасности (KESCO, знак V).

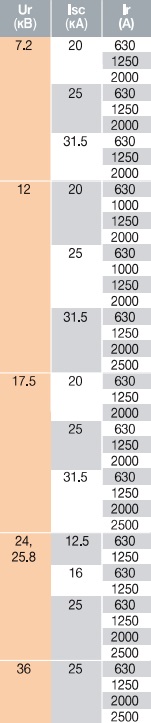

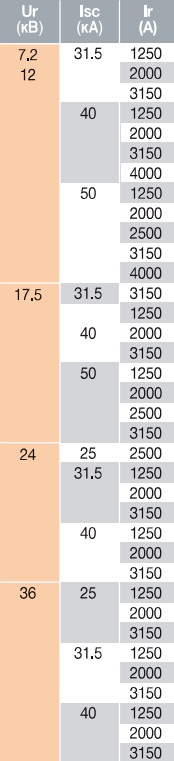

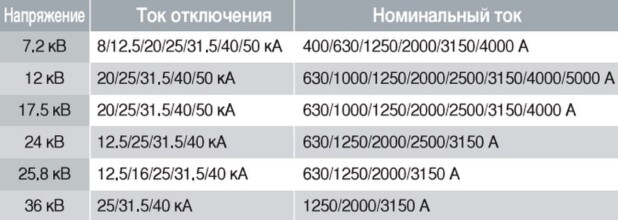

Номинальный ток:

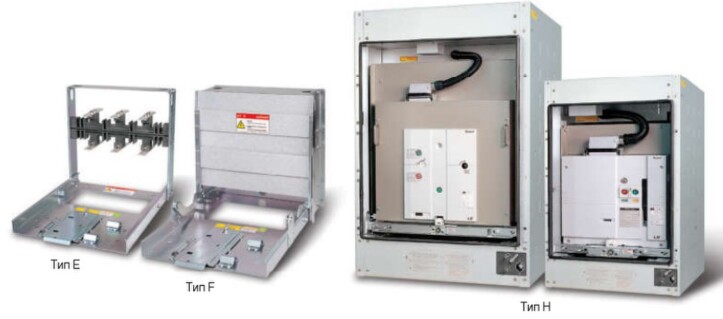

Типы корзин вакуумного автоматического выключателя:
Конструктивные особенности:
Выключатель:
1. Тяга из изоляционного материала
2. Нижний вывод
3. Шунт
4. Вакуумная дугогасительная камера
5. Верхний вывод
6. Розеточный контакт

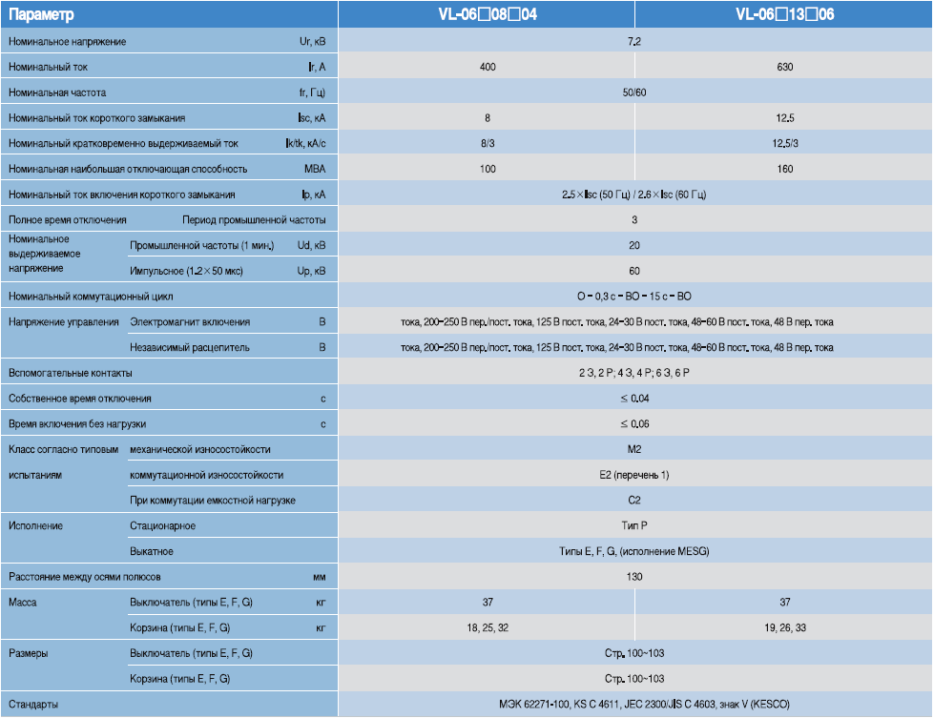

Номинальные характеристики - 7,2 кВ, 8/12,5 кА, 400/630А серия VL-06:
Номинальные характеристики - 7,2/12/17,5кВ, 20/25 кА,
630/1250/2000А серия VL-06/12/17:
Номинальные характеристики - 12кВ, 20/25кА, 630/1000/1250А серия VL-12 Компактный тип:

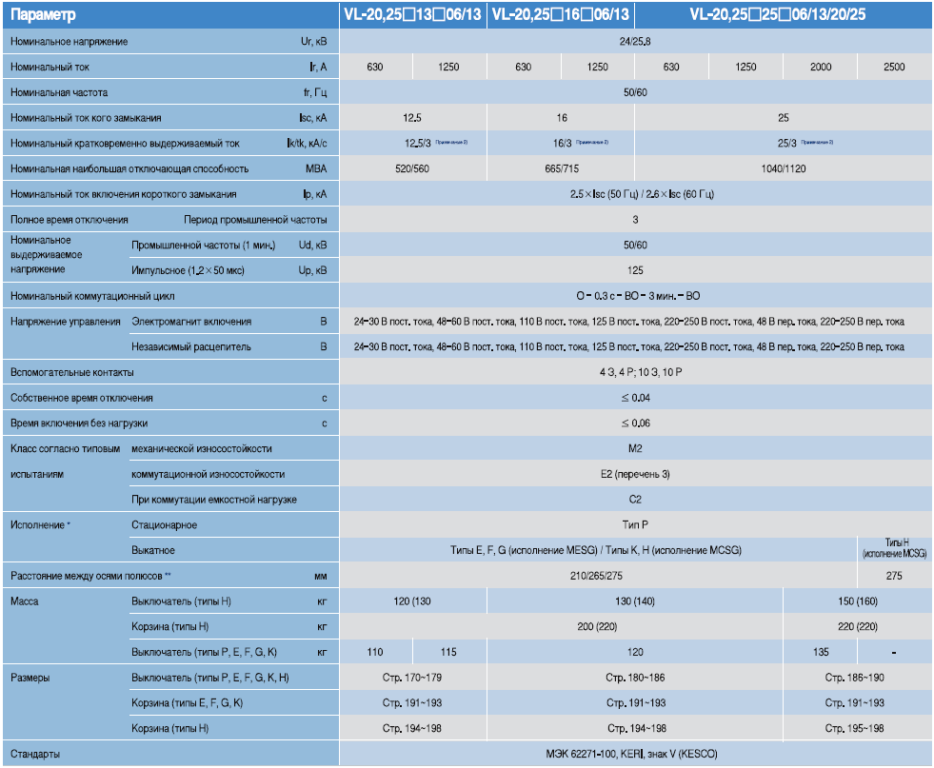

Номинальные характеристики - 24/25,8кВ, 20/25кА, 630/1250/2000/2500А серия VL-20/25:

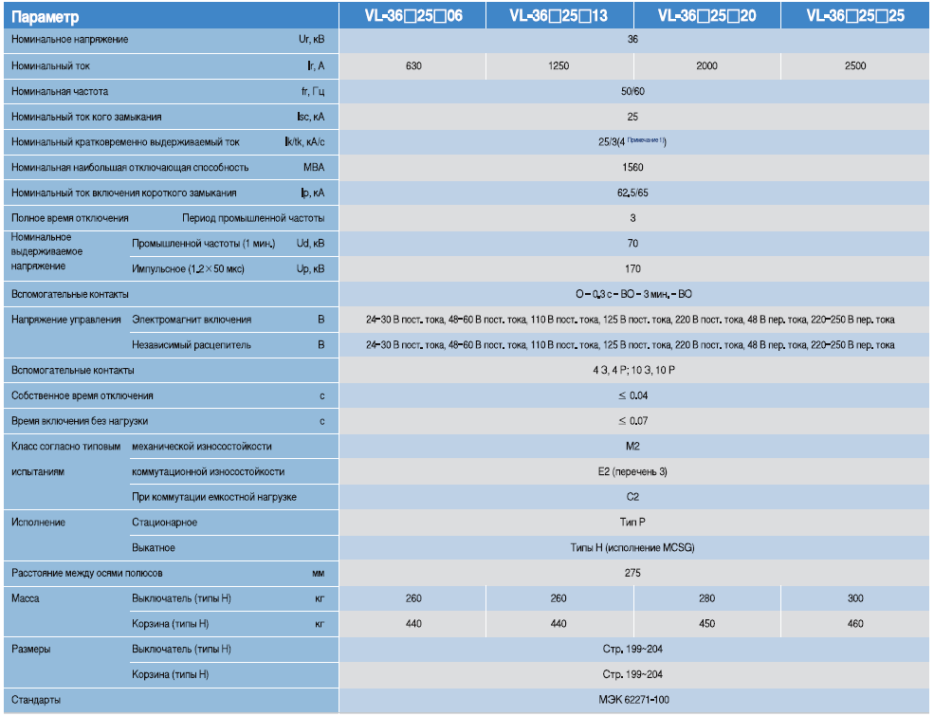

Номинальные характеристики - 36кВ, 25кА, 630/1250/2000/2500А серия VL-36:

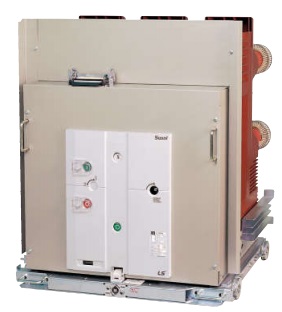

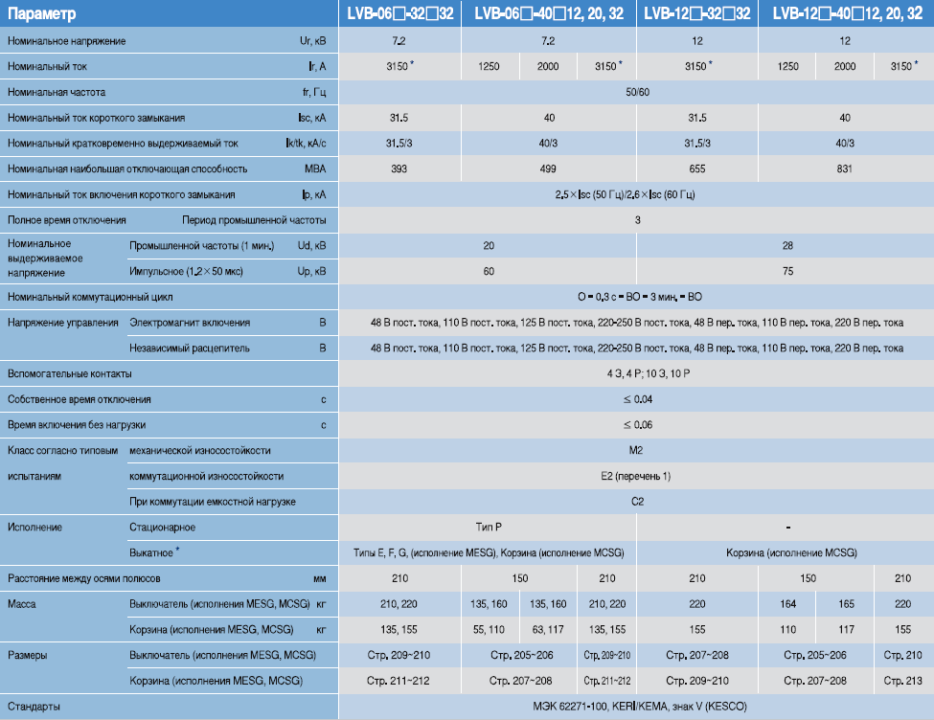

Номинальные характеристики - 7,2/12кВ, 32/40кА, 1250/2000/3150А серия LVB-06/12:

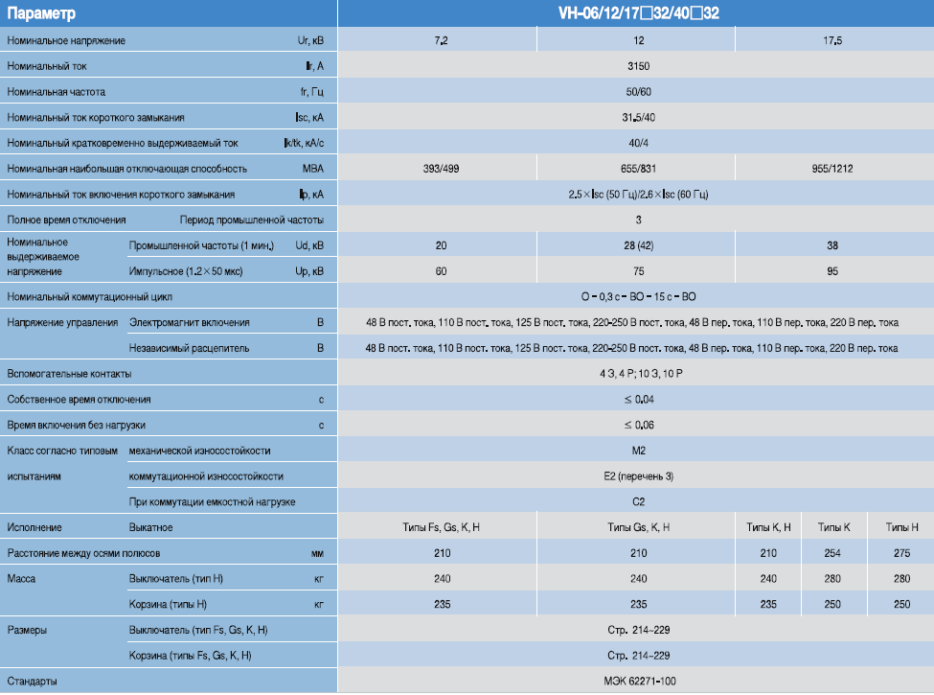

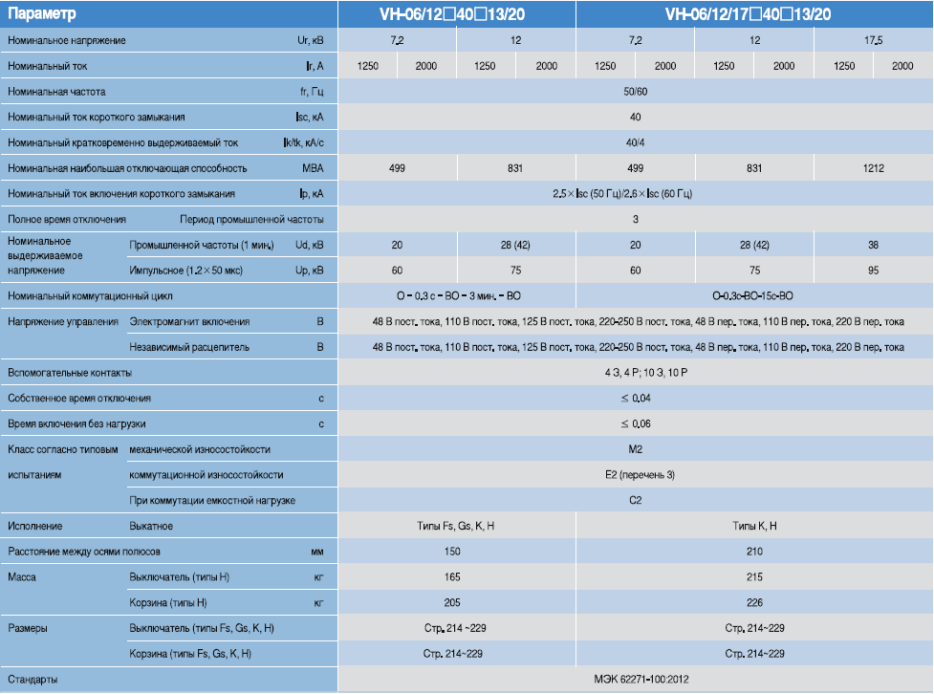

Номинальные характеристики - 7,2/12/17,5кВ, 40кА, 1250/2000А серия VH-06/12/17:
Номинальные характеристики - 7,2/12/17,5кВ, 31.5/40кА, 3150А серия VH-06/12/17:

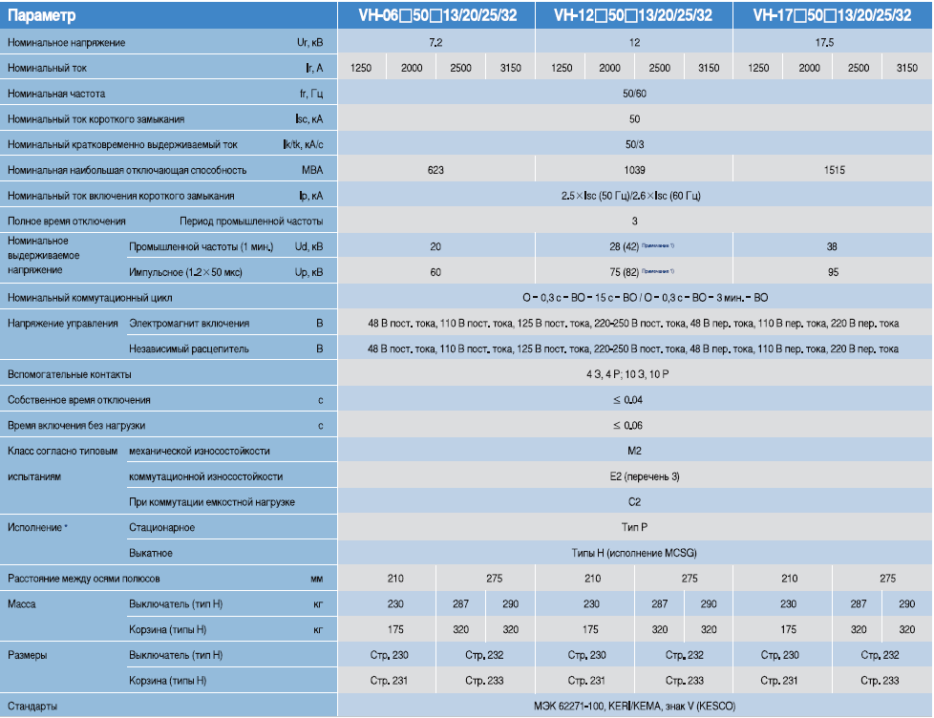

Номинальные характеристики - 7,2/12/17,5кВ, 50кА, 1250/2000/2500/3150А серия VH-06/12/17:

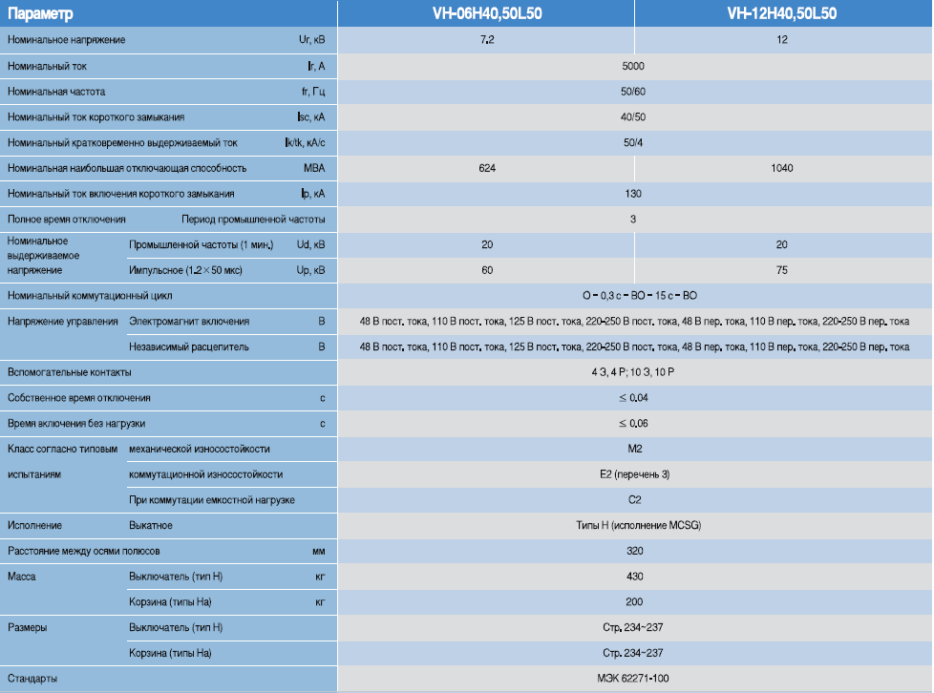

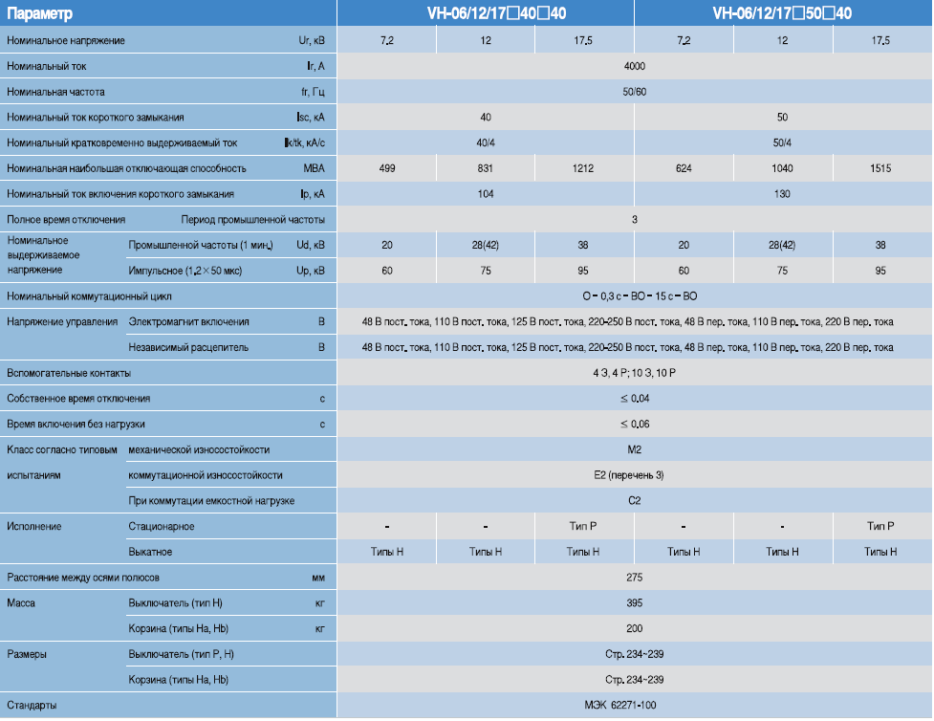

Номинальные характеристики - 7,2/12/17,5кВ, 40/50кА,
4000А серия VH-06/12/17:
Номинальные характеристики - 7,2/12кВ, 40/50кА, 4000А серия VH-06/12:

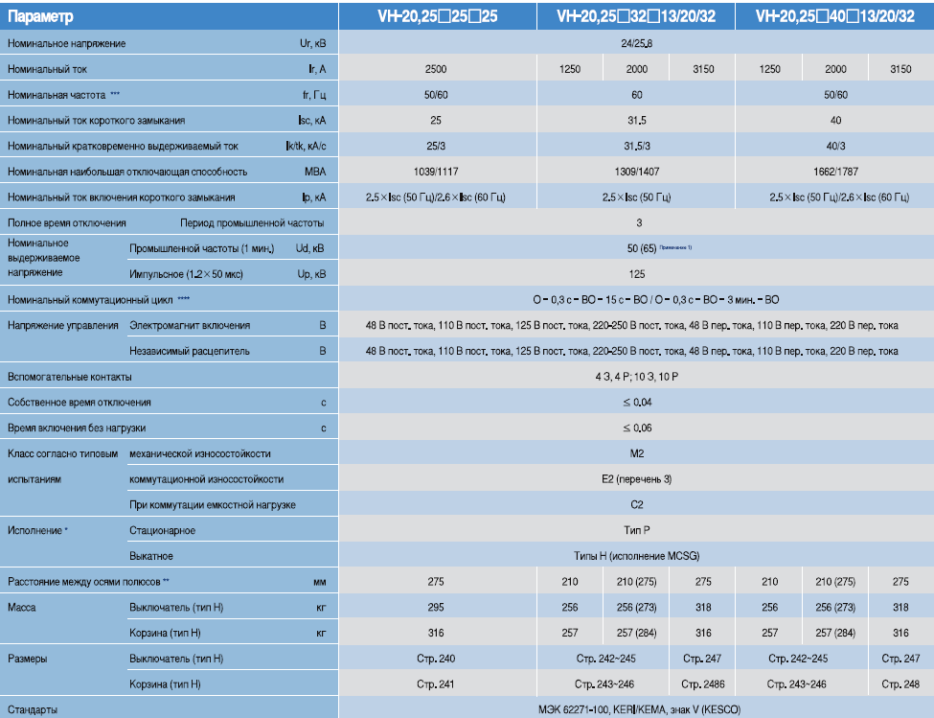

Номинальные характеристики - 24/25.8кВ, 25/31.5/40кА,
1250/2000/2500/3150А серия VH-20/25:

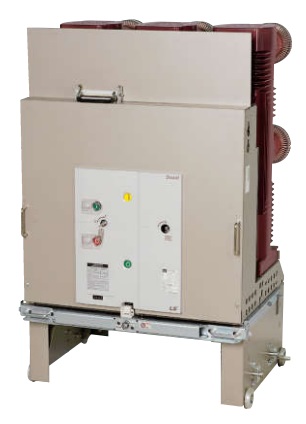

Номинальные характеристики - 36кВ, 25/31.5/40кА, 1250/2000/2500/3150А серия VH-36:

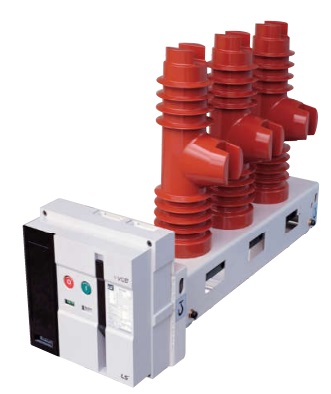

Вакуумные выключатели с продольным размещенным ДГК

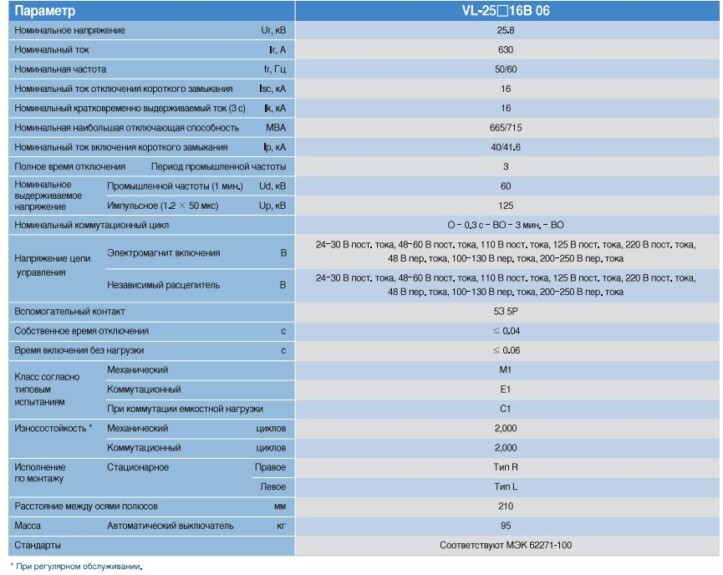

25,8кВ, 16 кА, 630А
