Устройства для цепей постоянного тока

Устройства для цепей постоянного тока LSIS

Ассортимент:

• Автоматические выключатели в литом корпусе для цепей постоянного тока Susol TD и TS (100~800 AF)
• Автоматические выключатели в литом корпусе для импульсного напряжения Susol PV (до 800 А)
• Прерыватели Susol TS1600NA (1000-1600А)
• Модульные автоматические выключатели для цепей постоянного тока Susol типа ВК63Н DC (1-63А)
• Контакторы для цепей постоянного тока Susol типа MD (20-120А)

Автоматические выключатели в литом корпусе для цепей постоянного тока Susol TD и TS (100~800 AF)

Автоматические выключатели Susol TD и TS (100~800 AF) в литом корпусе подходят для оборудования, работающего от сети постоянно тока (фотогальванические выключатели, ИБП, оборудование ЦОД). Выключатели прошли испытания на КЗ по постоянному току в Обществе немецких электриков (VDE). Имеется для цепей переменного и постоянного тока. Для сложных систем имеется широкий выбор оптимизированных принадлежностей и дополнительного оборудования

Тип: Susol TD и TS 100~800 AF

Номинальное напряжение: 16,20,25,32,40,50,63,80,100,125,160,200,250,400,550, 700, 800А

Диапазон номинальных напряжений: до 1000В пост. тока

Количество полюсов: 2 / 3/ 4

Номинальное импульсное выдерживаемое напряжение, Uimp: 8 кВ

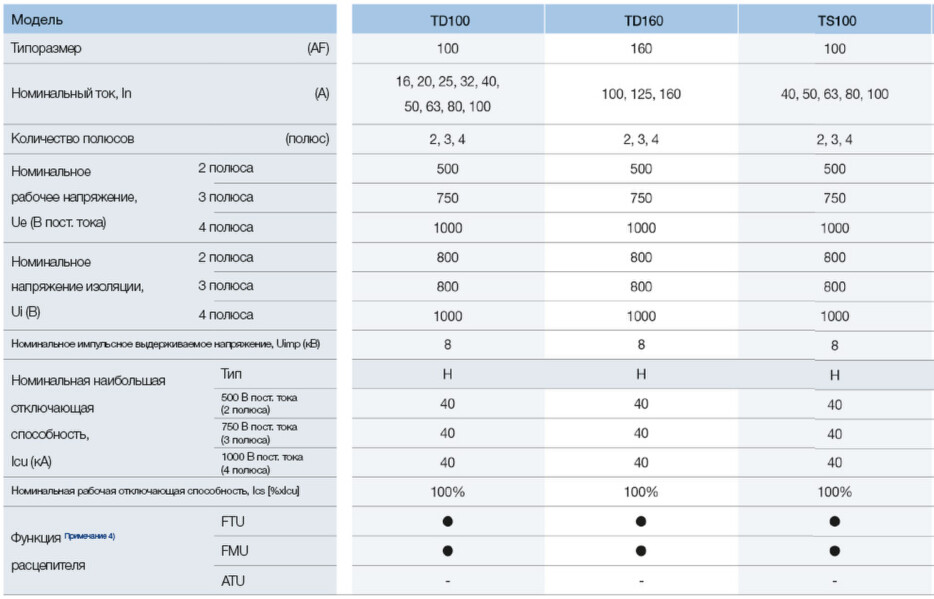

Технические характеристики автоматических выключателей Susol в литом корпусе для цепей постоянного тока для сертификации автоматического выключателя:

Автоматические выключатели в литом корпусе для импульсного напряжения Susol PV до 800 А

Автоматические выключатели в литом корпусе для импульсного напряжения Susol PV используются для оборудования, работающего от сети постоянно тока. При проектировании цепи с использованием сборной шины

рекомендуется применять пониженные номиналы. Сборная шина должна быть покрыта оловом или серебром. Устройства имеют набор функций: защита от сверхтоков, координация с другими аппаратами защиты, мониторинг питающей сети, измерение, диагностика, анализ и передача данных.

Тип: Susol PV до 800 А

Номинальное напряжение: 16,20,25,32,40,50,63,80,100,125,160,200,250,400,550, 700, 800А

Диапазон номинальных напряжений: до 1000Впост. тока

Количество полюсов: 2 / 3/ 4

Температура: до +100⁰С

Номинальное импульсное выдерживаемое напряжение, Uimp: 8 кВ

Таблица снижения номинальных значений для AF:

Прерыватели Susol 1600 AF тип TS1600NA 1000-1600А

Прерыватели постоянного тока Susol 1600 AF тип TS1600NA 1000-1600А используются для защиты распределительных сетей, получающих питание от трансформаторов или генераторов, электродвигателей и генераторов. Особенности: логическая селективность, дистанционный возврат в исходное состояние и дискретные входы/выходы, обмен данными, регистрация событий и аварийных отключений.

Тип: Susol 1600 AF тип TS1600NA 1000-1600А

Напряжение: 1150 В пост.тока

Номинальный постоянный ток: 1000, 1250, 1600 A

Номинальное рабочее напряжение: 1150В

Количество полюсов: 4

Номинальное импульсное выдерживаемое напряжение, Uimp: 8 кВ

Номинальное напряжение по изоляции, Ui: 1150В

Механический срок службы (число срабатываний): 10000

Электрический срок службы при 1150 В пост. тока (число срабатываний): 500

Основные размеры, Ш х В х Г (подключение с передней стороны): 280х327х152,5 мм

Технические характеристики прерывателей Susol 1600 AF тип (TS1600NA):

Модульные автоматические выключатели для цепей постоянного тока Susol типа ВК63Н DC 1-63А

Модульные автоматические выключатели для цепей постоянного тока используются в солнечных возобновляемых источниках энергии, подходящих в качестве источников постоянного тока. Имеется защита от перегрузок и коротких замыканий. Стандарт - IEC60947-2, сертификат - SEMKO CB.

Тип: Susol ВК63Н DC 1-63А

Номинальный ток: 1,2,3,4,6,10,20,25,32,40,50,63А

Максимальное рабочее напряжение: 1000 В пост. тока

Количество полюсов: 1, 2, 3, 4 полюса

Номинальное напряжение: 250/500/750/1000 В пост. тока

Номинальная отключающая способность: 10 кА

Характеристика срабатывания: B, C

Температура: -5⁰С…+40⁰С

Степень защиты: IP 20

Таб.5. Модульные автоматические выключатели для цепей постоянного тока:

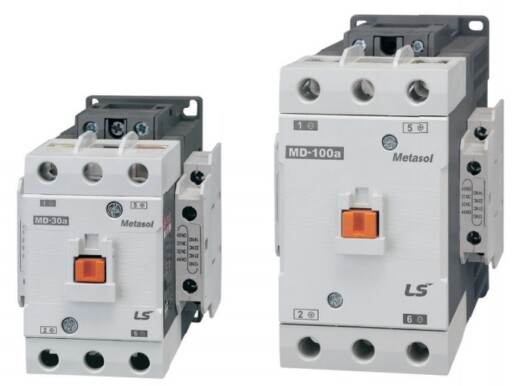

Контакторы для цепей постоянного тока Susol типа MD 20-120А

Контакторы для цепей постоянного тока Susol типа MD имеют два нормально разомкнутых главных контакта для цепи постоянного тока. Особенности: положительный и отрицательный полюса. указаны на передней панели. Для эффективного гашения дуги установлен постоянный магнит. Возможен монтаж на DIN-рейку или винтовое крепление. 2 НР+2 НЗ встроенных вспомогательных контакта в стандартном исполнении. Управляющее напряжение переменного /постоянного тока.

Тип: Susol MD

Номинальные значения для пост. тока – 2~5: 20, 30, 40,60, 80, 100,120А

Непрерывный ток, Ith: 60, 100, 135А

Вспомогательные контакты: 2 NO+ 2NC

Номинальные токи вспомогательных контактов: 0.2, 0.27, 0.31, 0.55, 1.1, 1.2, 1.4, 1.5, 1.9, 3, 6А

Номинальное напряжение: 125 / 250 / 500В

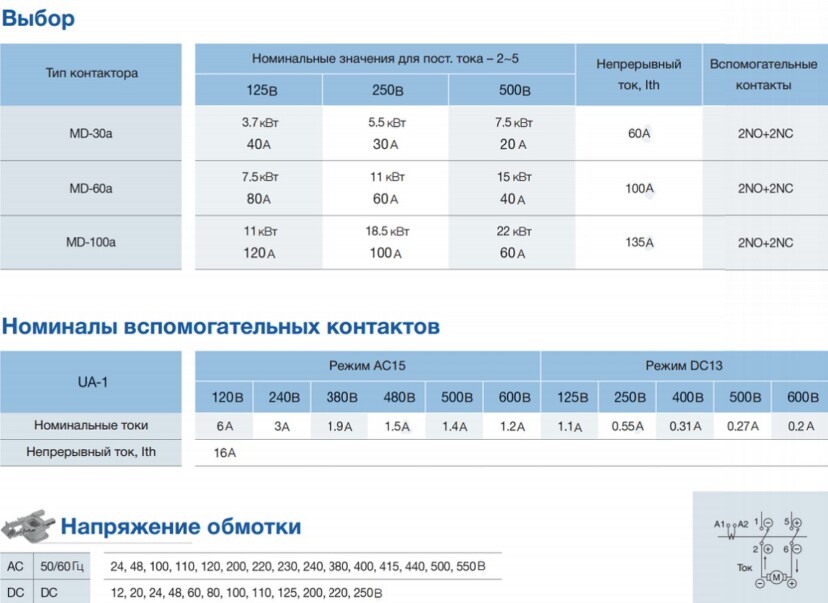

Таб.6. Контакторы для цепей постоянного тока Susol типа MD:
