Группа компаний «Элком» была основана в 1998 году с главным офисом в Санкт-Петербурге. На сегодняшний день компания ЭЛКОМ под брендом ESQ выпускает редукторы; частотные преобразователи и устройства плавного пуска; сенсорные панели для оперативного управления; шкафы распределения и управления; насосы консольно-моноблочные, консольные и погружные GNOM-М; разнообразное опциональное оборудование, используемое для электротехнического назначения. ГК «Элком» представлена 11 филиалами на территории России и двумя в Республике Казахстан, а также имеет обширную сеть торговых представителей. Производственные мощности компании, выпускаемые продукцию ESQ, на сегодняшний день расположены на территории России, Китая, Тайваня и Италии.

Ассортимент низковольтного оборудования ESQ:

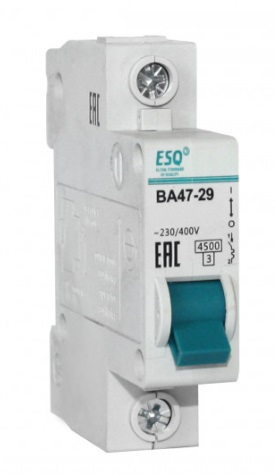

Модульный автоматический выключатель ВА 47-29

Автоматический выключатель ESQ ВА 47-29 используется для защиты сетей освещения и розеточных групп в жилом и коммерческом секторе. Особенности: защита от перегрузок и коротких замыканий; индикация положения главных контактов; возможность применения соединительной шины типа PIN и FORK.

Серия: ESQ ВА 47-29

Количество полюсов: 1p (1p+N) 2, 3, 4

Рабочее напряжение (В): AC 240, AC415В

Номинальный ток (А): 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63

Монтаж: на стандартную DIN-рейку 35 мм

Технические характеристики модульного автоматического выключателя ESQ ВА 47-29:

Характеристики	Значения
Количество полюсов	1p (1p+N) 2, 3, 4
Рабочее напряжение (В)	AC 240, AC415В
Номинальный ток (А)	1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63
Характеристика срабатывания	B, C, D
Предельная отключ. способность (Icu)	4500 А
Частота сети (Гц)	50/60 Гц
Класс токоограничения	3
Номинальное импульсное выдерживаемое напряжение	6 кВ
Износостойкость	6000 цикл
Индикация положения главных контактов	Есть
Подключение	Соединительная шина тип PIN Соединительная шина тип FORK
Макс. сечение присоединяемых проводов	До 25 мм2
Момент затяжки	2.0 Нм
Установка	DIN-рейка 35 мм
Температурный диапазон	от -25°С до +50°С

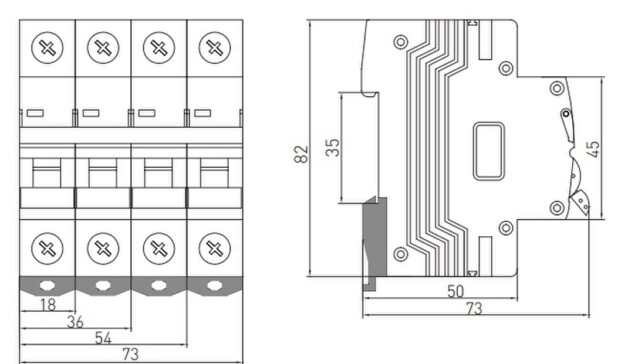

Габариты модульного автоматического выключателя ESQ ВА 47-29:

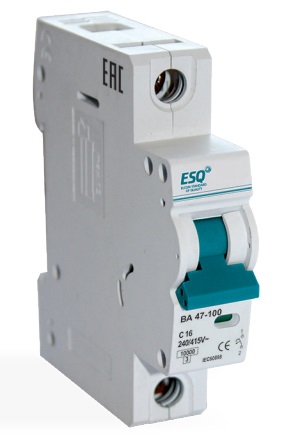

Модульный автоматический выключатель ВА 47-100

Автоматический выключатель ESQ ВА 47-100 используется для защиты распределительных и осветительных линий от токов перегрузки и КЗ из-за увеличения расчетной нагрузки или межфазного короткого замыкания. Особенности: защита от перегрузок и коротких замыканий; индикация положения главных контактов; возможность применения соединительной шины типа PIN и FORK.

Серия: ESQ ВА 47-100

Количество полюсов: 1p (1p+N) 2, 3, 4

Рабочее напряжение (В): AC 240, AC415В

Номинальный ток (А): 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63

Монтаж: на стандартную DIN-рейку 35 мм

Технические характеристики модульного автоматического выключателя ESQ ВА 47-100:

Характеристики	Значения
Количество полюсов	1p (1p+N) 2, 3, 4
Рабочее напряжение (В)	AC 240, AC415В
Номинальный ток (А)	1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63
Характеристика срабатывания	B, C, D
Предельная отключ. способность (Icu)	10000 А
Частота сети (Гц)	50/60 Гц
Номинальное импульсное выдерживаемое напряжение	6 кВ
Износостойкость	10000 цикл
Индикация положения главных контактов	Есть
Подключение	Соединительная шина тип PIN Соединительная шина тип FORK
Макс. сечение присоединяемых проводов	До 25 мм2
Момент затяжки	2.5 Нм
Установка	DIN-рейка 35 мм
Температурный диапазон	от -25°С до +50°С

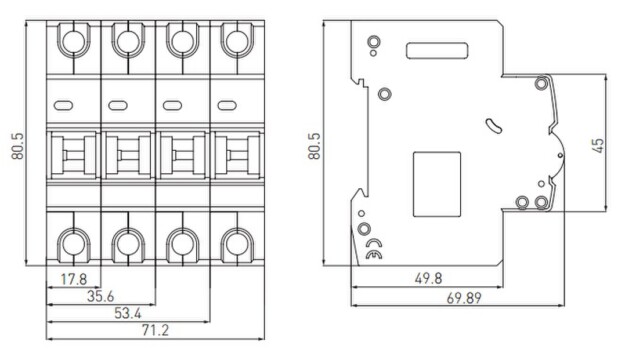

Габариты модульного автоматического выключателя ESQ ВА 47-100:

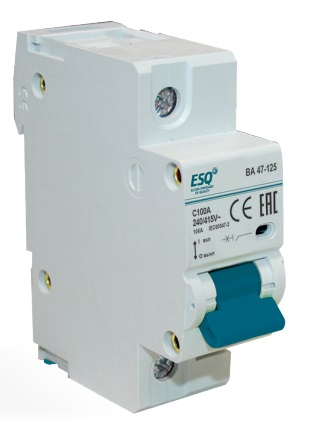

Модульный автоматический выключатель ВА 47-125

Автоматический выключатель ESQ ВА 47-125 предназначен для защиты распределительных и осветительных линий от токов перегрузки и КЗ из-за увеличения расчетной нагрузки или межфазного короткого замыкания. Особенности: защита от перегрузок и коротких замыканий; индикация положения главных контактов; возможность применения соединительной шины типа PIN.

Серия: ESQ ВА 47-125

Количество полюсов: 1p (1p+N) 2, 3, 4

Рабочее напряжение (В): AC 240, AC415В

Номинальный ток (А): 63, 80, 100, 125

Монтаж: на стандартную DIN-рейку 35 мм

Технические характеристики модульного автоматического выключателя ESQ ВА 47-125:

Характеристики	Значения
Количество полюсов	1p (1p+N) 2, 3, 4
Рабочее напряжение (В)	AC 240, AC415В
Номинальный ток (А)	63, 80, 100, 125
Характеристика срабатывания	C, D
Предельная отключ. способность (Icu)	10000 А
Рабочая отключ. способность (Icu)	7500 А
Частота сети (Гц)	50/60 Гц
Номинальное импульсное выдерживаемое напряжение	6 кВ
Износостойкость	10000 цикл
Подключение	Соединительная шина тип PIN
Макс. сечение присоединяемых проводов	До 35 мм2
Установка	DIN-рейка 35 мм
Температурный диапазон	от -25°С до +50°С

Габариты модульного автоматического выключателя ESQ ВА 47-125:

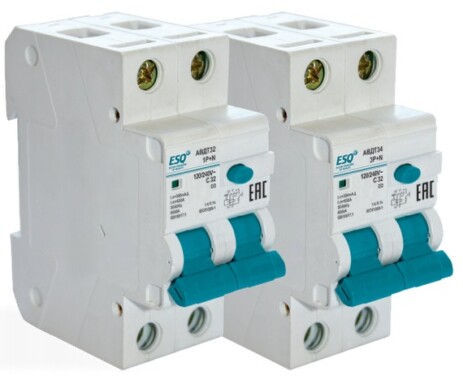

Автоматический выключатель дифференциального тока АВДТ32N, АВДТ34N

Автоматический выключатель дифференциального тока ESQ АВДТ32N, АВДТ34N предназначен для защиты от перегрузок, коротких замыканий и токов утечки. Имеется индикация положения главных контактов. Особенности: возможность применения соединительной шины типа PIN и FORK; простота установки на стандартную DIN-рейку 35мм.

Серия: ESQ АВДТ32N, АВДТ34N

Количество полюсов: 2 (1p+N), 4 (3p+N)

Рабочее напряжение (В): AC 230(2п), АС400(4п)

Номинальный ток (А): 16, 20, 25, 32, 40, 50, 63

Монтаж: на стандартную DIN-рейку 35 мм

Технические характеристики автоматического выключателя дифференциального тока ESQ АВДТ32N, АВДТ34N:

Характеристики	Значения
Количество полюсов	2 (1p+N), 4 (3p+N)
Рабочее напряжение (В)	AC 230 (2п), AC400 (4п)
Номинальный ток (А)	16, 20, 25, 32, 40, 50, 63
Ток утечки (мА)	30, 100, 300, 500
Предельная отключ. способность (Icu)	S - 4.5 кА, N - 6 кА
Характеристики срабатывания	B, C
Стандарты	МЭК 61009-1
Температурный диапазон	от -25°С до +50°С

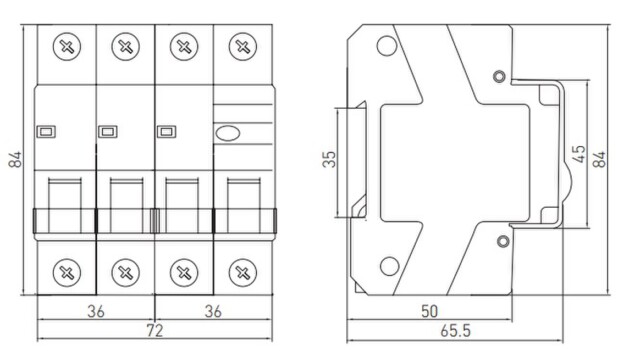

Габариты автоматического выключателя дифференциального тока ESQ АВДТ32N, АВДТ34N:
