Комплектное распределительное устройство с элегазовой изоляцией LSIS КРУЭ

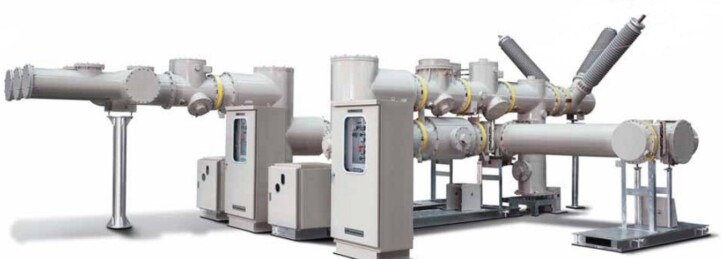

КРУЭ комплектное распределительное устройство с
элегазовой изоляцией до 145 кВ
КРУЭ комплектное распределительное устройство с
элегазовой изоляцией до 145 кВ предназначены для различных типов электростанций
и подстанций, соответствует стандартам IEC (Международной электротехнической
комиссии) в диапазоне от 72,5 кВ до 145 кВ. КРУЭ LSIS совместимо с оборудованием
того же номинала других производителей.
Устройство КРУЭ представляет собой единую герметизированную трехфазную
конструкцию с идеальными комбинациями выключателя с трансформатором тока и
разъединителя с заземлителем. Подходит для городских районов или промышленных
зон. Экологичность КРУЭ достигается за счет использования небольшого количества
газа SF6.Особенности:
- основные части КРУ заключены в металлическую оболочку,
- устройство не подвержено загрязнениям от внешней среды, климатическим воздействиям и старению диэлектриков с течением времени,
- распространение аварии предотвращается с помощью мощного барьера из газа,
- система защиты от неправильных действий операторы,
- длительный срок эксплуатации,
- модульная конструкция допускает компоновку КРУЭ по любым схемам,
- быстрый монтаж.
Технические характеристики КРУЭ
Номинальное напряжение, кВ (среднеквадратичное действующее значение) | 72,5 | 145 |
| Номинальная частота, Гц | 50/60 | 50 |
Номинальный рабочий ток, А (среднеквадратичное действующее значение) | до 3150 | |
| Нормированное испытательное напряжение промышленной частоты, кВ: | 140 160 | 275 315 |
| относительно земли и между контактами выключателей | ||
| между контактами разъединителей | ||
| Нормированное испытательное напряжение грозового импульса, кВ: | 325 375 | 650 750 |
относительно земли и между контактами выключателей | ||
между контактами разъединителей | ||
| Номинальный ток отключения выключателя, кА | 40 | |
| Номинальное время отключения, цикл | 3 | |
| Номинальный ток термической стойкости выключателя, кА | 40 | |
Номинальный ток динамической стойкости, кА (пиковое значение) | 100 | |
| Время прохождения тока термической стойкости | 3 | |
| Компоновка фаз | 3 фазы в одной оболочке | |
| Соответствие стандартам | IEC 62271-203, IEC 62271-100, IEC 62271-102 | |
Конструкция и однолинейная схема КРУЭ
