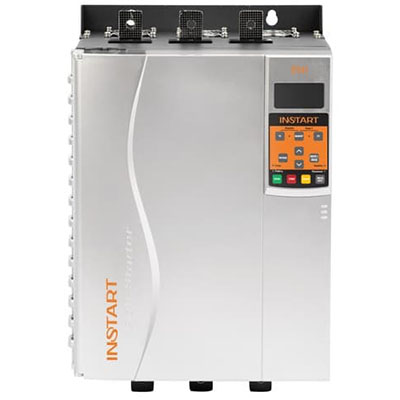

Устройство плавного пуска INSTART серии SNI
Устройства плавного пуска SNI – это новая серия в линейке INSTART со встроенным обводным контактором (байпас). Предназначены для плавного запуска асинхронных электродвигателей с короткозамкнутым ротором путем постепенного повышения напряжения на статоре двигателя. Устройства оснащены всеми необходимыми функциями для эффективного управления и защиты электродвигателей. Силовая часть устройства выполнена на тиристорах, установленных на каждой фазе, система управления – цифровая, микропроцессорная.
Характеристики частотного преобразоваеля
• Напряжение питания: 380 В ± 15 %, 3 фазы; 5.5 – 800 кВт 660 В ± 15 %, 3 фазы; 5.5 – 1200 кВт
• Напряжение питания: 3 ~ 380В/600В ± 15% 50/60Гц
• Степень защиты: IP00
• Номинальный ток, Нормальный режим: 13 - 1410 А
• Номинальная мощность, Нормальный режим: 5,5 - 1200 кВт
• Обмен данными: ModBUS RTU
• Пусковое напряжение: 20-80%
• Ограничение пускового тока: 100-600%
Особенности:
• Контролируемый запуск/останов электродвигателя в 3 основных режимах;
• Электронная защита электродвигателя как в процессе запуска, так и при работе в байпасном режиме;
• Встроенный байпас во всем диапазоне мощностей;
• Расширенное количество программируемых входов/ выходов

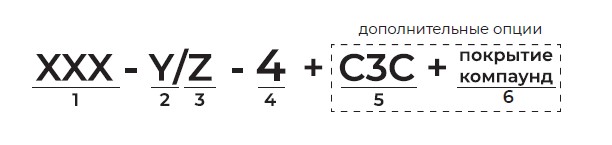

Система обозначения устройств плавного пуска INSTART серии SNI
• Серия
• Режим G – общепромышленный*
• Мощность электродвигателя (кВт) для общепромышленного режима (G)
• Режим P – насосный** Мощность электродвигателя (кВт) для насосного режима (P)
• Номинальное напряжение:
2: 1 ~ 380 В ± 15%, 50/60 Гц
4: 3 ~ 660 В ± 15%, 50/60 Гц
• Встроенный тормозной модуль
• Встроенный дроссель постоянного тока
• Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)
• Дополнительное защитное покрытие плат лаком
• Защитное покрытие плат компаундом
Схема подключения устройств плавного пуска серии SNI

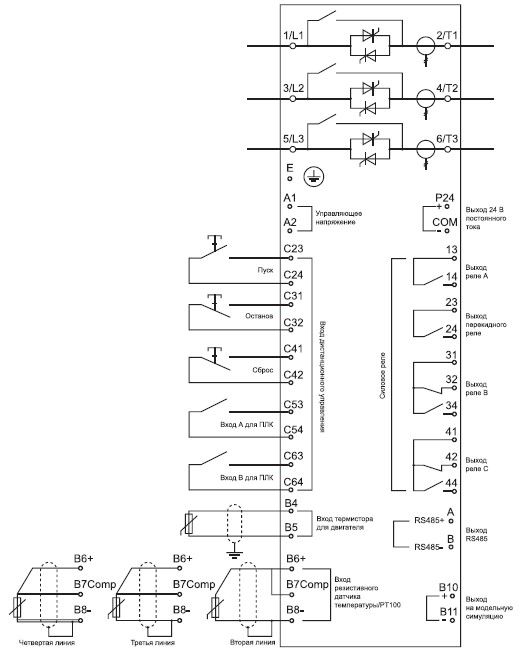

Схема подключения силовой части и клемм управления

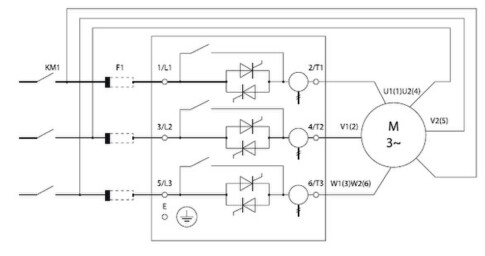

Подключение «в линию» к электродвигателю УПП со встроенным байпасом

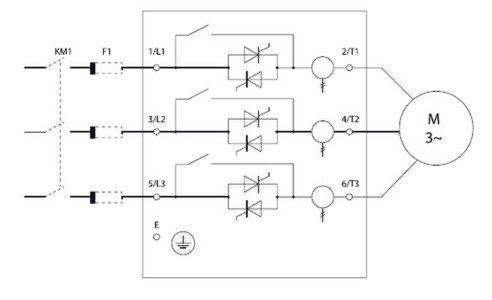

Подключение «внутри треугольника» к электродвигателю УПП со встроенным байпасом

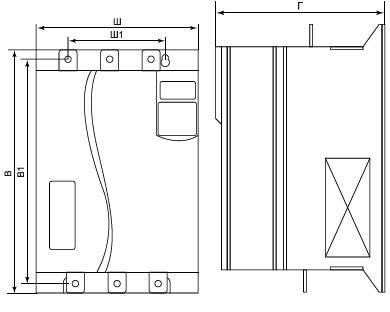

Габаритные присоединительные размеры устройства плавного пуска SBI
Модель | Вес,кг | Ширина | Высота | Глубина |
Вход: 3 фазы, 380 В ± 15%, 50/60 Гц | ||||
SNI-5.5/13-04 | 5,2 | 152 | 292 | 215 |
SNI-7.5/17-04 | ||||
SNI-11/23-04 | ||||
SNI-15/30-04 | ||||
SNI-18.5/37-04 | ||||
SNI-22/43-04 | ||||
SNI-30/60-04 | ||||
SNI-37/76-04 | ||||
SNI-45/97-04 | ||||
SNI-55/105-04 | ||||
SNI-75/145-04 | 17,5 | 274 | 408 | 260 |
SNI-90/170-04 | ||||
SNI-115/220-04 | ||||
SNI-132/255-04 | 35,5 | 440 | 530 | 290 |
SNI-160/320-04 | ||||
SNI-185/360-04 | ||||
SNI-200/380-04 | ||||
SNI-220/435-04 | ||||
SNI-250/500-04 | ||||
SNI-280/580-04 | ||||
SNI-320/630-04 | ||||
SNI-355/700-04 | ||||
SNI-400/820-04 | ||||
SNI-450/920-04 | 65 | 600 | 824 | 393 |
SNI-500/1000-04 | ||||
SNI-600/1200-04 | ||||
SNI-700/1410-04 | ||||
SNI-800/1600-04 | ||||
Вход: 3 фазы, 660 В ± 15%, 50/60 Гц | ||||
SNI-5.5/13-06 | 5,2 | 152 | 292 | 215 |
SNI-7.5/13-06 | ||||
SNI-11/13-06 | ||||
SNI-15/17-06 | ||||
SNI-18.5/23-06 | ||||
SNI-22/30-06 | ||||
SNI-30/37-06 | ||||
SNI-37/43-06 | ||||
SNI-45/53-06 | ||||
SNI-55/76-06 | ||||
SNI-75/97-06 | ||||
SNI-90/105-06 | ||||
SNI-115/145-06 | 17,5 | 274 | 408 | 260 |
SNI-132/170-06 | ||||
SNI-160/200-06 | ||||
SNI-185/220-06 | ||||
SNI-200/255-06 | 35,5 | 440 | 530 | 290 |
SNI-220/280-06 | ||||
SNI-250/320-06 | ||||
SNI-280/350-06 | ||||
SNI-320/360-06 | ||||
SNI-355/425-06 | ||||
SNI-400/500-06 | ||||
SNI-450/580-06 | ||||
SNI-500/630-06 | ||||
SNI-600/700-06 | ||||
SNI-700/820-06 | ||||
SNI-800/920-06 | 65 | 600 | 824 | 393 |
SNI-1000/1200-06 | ||||
SNI-1200/1410-06 | ||||
Технические характеристики устройства плавного пуска SNI
Показатель | Значение |
Напряжение питания и диапазон мощностей | 380 В ± 15 %, 3 фазы; 5.5 - 800 кВт 660 В ± 15 %, 3 фазы; 5.5 - 1200 кВт |
Частота электропитания | 50/60 Гц |
Применяемые электродвигатели | Трехфазные асинхронные с короткозамкнутым ротором |
Частота пусков | - |
Пусковое напряжение | 20-80% |
