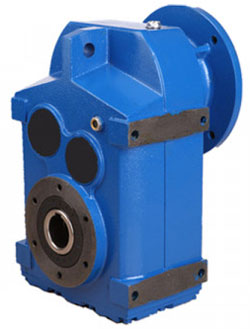

Плоскоцилиндрические редукторы

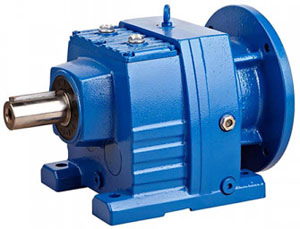

Соосно-цилиндрические редукторы
Вариаторы
Вентиляторы ESQ

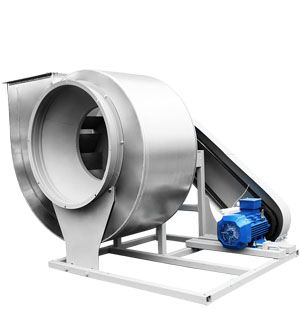

Центробежные радиальные вент. низкого давления
Канальные вентиляторы

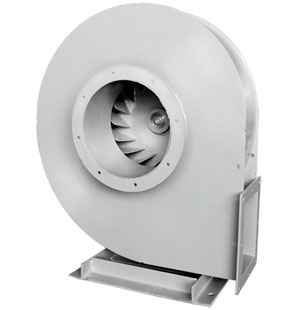

Радиальные вентиляторы высокого давления

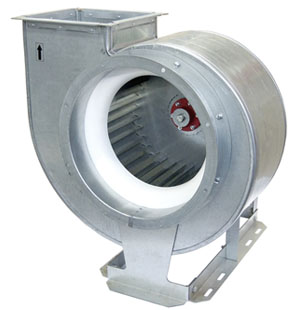

Радиальные вентиляторы среднего давления
Промышленные осевые вентиляторы

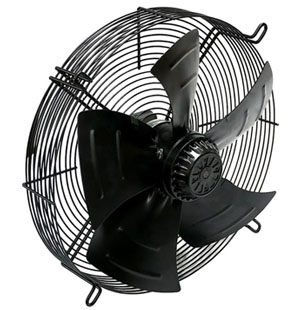

Вентиляторы осевые с внешнерот. двигателем
Крышные вентиляторы
Пылевые вентиляторы ВЦП

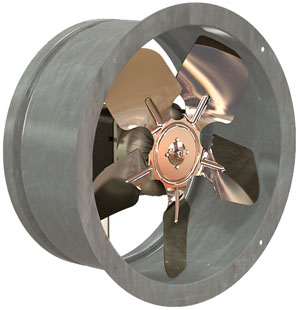

Малогабаритные осевые вентиляторы
Тягодутьевые машины
Насосы ESQ

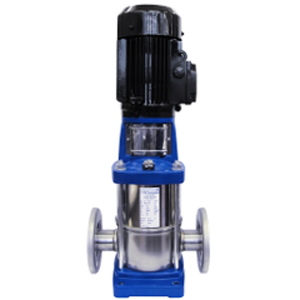

Многоступенчатые насосы

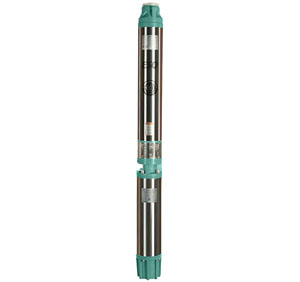

Погружные насосы
Полупогружные насосы

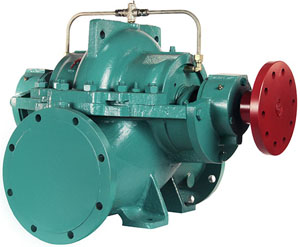

Насосы двустороннего входа
Плунжерные насосы
Моноблочные насосы
Винтовые насосы
Шестеренные насосы
Вихревые насосы
Консольные насосы

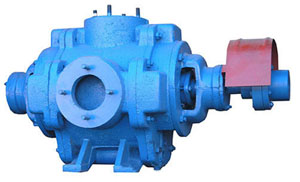

Вакуумные насосы

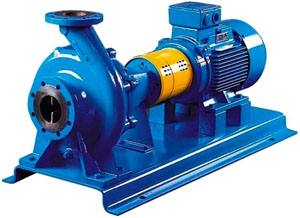

Химические насосы
Пищевые насосы
Ручные насосы
Низковольтное оборудование ESQ
Электротехническая продукция ESQ

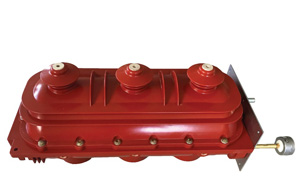

Элегазовые выключатели нагрузки
FL N36-12
Силовые вакуумные выключатели
BB-12
Ключевые характеристики продукции ESQ
Малогабаритный однофазный преобразователь частоты ESQ-A200
Назначение:
Данная продукция предназначена для управления и преобразования частоты в маломощных однофазных асинхронных двигателях с конденсаторным пуском в таких приборах как кондиционеры воздуха, холодильные компрессоры, моечные машины, электровентиляторы, обдувочные аппараты, насосы, механический инструмент и прочее электрооборудование, где используются однофазные асинхронные двигатели.
Преимущества:
- новейшие технологии векторного управления
- улучшенный вращательный момент однофазного двигателя и бесперебойное переключение скорости
- автоматическая энергосберегающая функция
- съемный пульт управления
- встроенный RS485 (опционально)
- встроенный ПЛК
- встроенный ПИД-регулятор
- автоматическая регулировка выходного напряжения

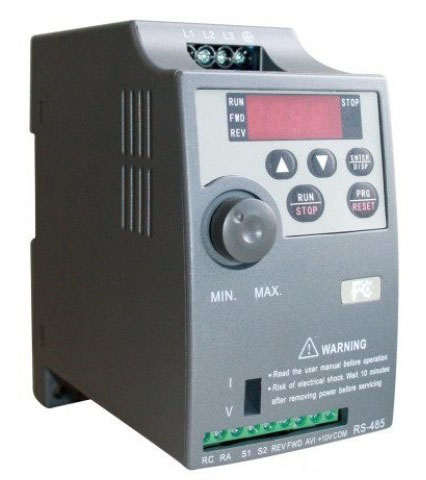

Преобразователь для управления насосно-вентиляторными нагрузками ESQ-210
Назначение:
Компактный преобразователь частоты с SVPWM управлением двигателем для применения в вентиляционных системах и работы с насосным оборудованием малой мощности.
Преимущества:
- Монтаж на DIN-рейку
- Простота настройки и подключения
- RS-485
- Встроенный ЭМС фильтр
Номинальная мощность
0,4-2,2 кВт, 220 В, 1 ф.0,75-22 кВт, 380 В, 3 ф.

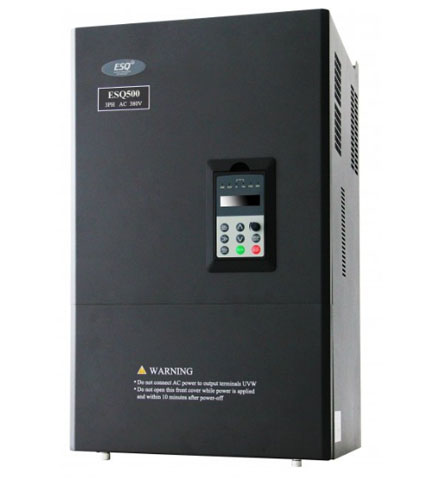

Универсальный преобразователь для широкого спектра применений ESQ-500/ESQ-600
Назначение:
Станочное оборудование, транспортерные и конвейерные ленты, упаковочные машины, пищевое оборудование, миксеры, мельницы, подъёмно-транспортное оборудование т.д.
Преимущества:
- Скалярное, векторное и полное векторное управление
- RS-485, Modbus (опционально Profibus, CANopen)
- Несколько типов съемных пультов управления, включая пульт с LCD дисплеем
- Встроенный ПЛК
- Большой диапазон мощностей
- Высокая точность изменения и поддержания скорости
- Возможность подключения энкодера специальная функция для работы со станками-качалками
Компактный векторный преобразователь частоты ESQ-A500
Назначение:
Для выполнения базовых задач по управлению электроприводом
Преимущества:
- Управление PM двигателями
- Монтаж на DIN-рейку
- RS-485
- Перегрузочная способность 150 % Iном в теч. 60 сек.
- Встроенный EMС фильтр
Номинальная мощность
0,4 - 2,2 кВт, 220 В, 1 ф.0,75 - 5,5 кВт, 380 В, 3 ф.
Универсальный векторный малогабаритный преобразователь частоты ESQ-A700
Применение:
Компрессоры, промышленные стиральные машины, вентиляторы, насосы, конвейеры, ткацкие и деревообрабатывающие станки и т.д.
Преимущества:
- Управление по вольт-частотной характеристике U/f и векторное управление в разомкнутой системе
- Автотестирование и определение параметров двигателя при векторном управлении
- Автоматический подъем начального пускового момента и компенсация скольжения
- Синхронизация с вращающимся двигателем
- Малые габариты и масса
- Последовательный интерфейс RS-485 (протокол Modbus) со скоростью передачи до 115200 бод
- Встроенный блок регенеративного торможения (тормозной прерыватель)
- Пусковой момент 150% (частота 1 Гц)
- Встроенный счетчик импульсов с внешнего датчика
- Режим автоматического выбора наименьшего времени разгона и торможения
- Низкий уровень шума за счет высокой несущей частоты (до 15 кГц)
- Сьемный пульт управления, который может быть вынесен с помощью опционального кабеля
- Широкие возможности конфигурации ПЧ
- ПИД-регулятор со спящим режимом
- Автонастройка
Универсальный векторный преобразователь частоты ESQ-760
Назначение:
Предназначен для использования в большинстве технологических процессов, связанных с необходимостью регулирования скорости вращения электродвигателя и автоматизации систем управления
Преимущества:
• Дополнительные функции защиты от перегрузок
• Две отдельные группы параметров электродвигателей
• Перезапуск при кратковременном сбое в электроснабжении
• Встроенный тормозной прерыватель в номиналах до 22 кВт (свыше 30-55 кВт опционально)
Номинальная мощность
5,5- 500 кВт, 380 В
Опционально:
- LCD пульт управления
- Платы протоколов связи Modbus и Profibus
- Крепежное основание пульта управления
- Плата расширения входов (DI и AI )

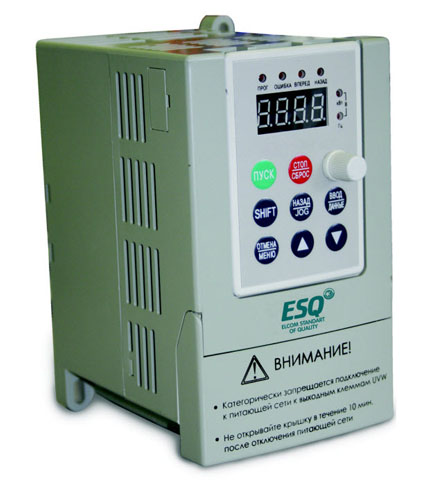

Преобразователь частоты ESQ-800
Преимущества:
- управление по вольт-частотной характеристике U/F;
- встроенный ПИД-регулятор;
- встроенный ПЛК контроллер обеспечивает 7 видов многоскоростного режима работы;
- интерфейс RS-485 опционально (внутренний протокол, протокол MODBUS RTU);
- автоматическая регулировка напряжения, автоматическая энергосберегающая функция;
- функция ограничения тока - инвертор может ограничивать ток нагрузки;
- функция установки пароля пользователя;
- аналоговые выходы 4–20 мА;
- высокая перегрузочная способность;
- многочисленные защитные функции;
- выносной пульт управления и соединительный кабель (опционально).
Частотный преобразователь ESQ-1000
Назначение:
Используется в областях, где требуется общая регулировка скорости, в таких как транспортировочные устройства, фарфоровый конвейер, металлургический конвейер и т.д
Преимущества:
- возможность переключения с общепромышленной на насосную нагрузку большей мощности;
- работа как с «позитивным», так и с «негативным» сигналом обратной связи;
- встроенный ПЛК..
- возможность управления 2-мя насосами. (при расширительной плате и RS485 - до 4-х);
- функция останова неработающего двигателя перед пуском (вентиляторы, насосы, и прочие агрегаты работающие после остановки частотного преобразователя);
- тормозной прерыватель и резистор - опция (в зависимости от конфигурации).
Универсальный векторный преобразователь частоты малых мощностей ESQ-A1000
Назначение:
Позволяет реализовать полноценную систему управления электроприводом в различных сферах:
- Пищевое производство
- Деревообработка и металлообработка
- Вентиляционные системы
- Водоснабжение
Преимущества:
- Небольшие размеры
- Высокая точность поддержания скорости
- Крепление на DIN-рейку или монтажную панель
- Поддержка протокола MODBUS
- Наличие всех основных типов входов/выходов
Номинальная мощность:
1 ф. 220 В 0,4-2,2 кВт
3 ф. 380 В 0,4-5,5 кВт
Компактный частотный преобразователь начального диапазона мощностей с расширенным функционалом и поддержкой энкодера ESQ-A1300
Назначение:
- Подъёмно-транспортное оборудование
- Намоточное оборудование
- Станочное оборудование
Преимущества:
- Встроенный ПЛК
- Компактные размеры
- Возможность применения плат расширения
- Изолированный канал воздушного охлаждения
- Встроенный EMC фильтр
Номинальная мощность
0,4-22 кВт
Многофункциональный векторный малогабаритный преобразователь частоты ESQ-2000
Преимущества:
- Работа как с «позитивным», так и с «негативным» сигналом обратной связи
- Возможность переключения с общепромышленной на насосную нагрузку большей мощности
- Встроенный PLC
- Автоматическая регулировка напряжения и автоматическое ограничение по току делают систему более стабильной
- Встроенный ПИД-регулятор
- Дроссель звена постоянного тока входит в комплектацию от 160 кВт
- Встроенный порт RS485 (опционально)
Частотный преобразователь для высокодинамичных нагрузок ESQ-A3000
Назначение:
- Подъёмно-транспортное оборудование
- Намоточное оборудование
- Станочное оборудование
Преимущества:
- Высокий пусковой момент
- Перегрузочная способность до 200 %
- Кратковременная компенсация падения питающего напряжения
- LCD панель с функцией копирования
- Изолированные элементы охлаждения
- Свободно программируемый логический контроллер (400 строк)
- Функция безопасного останова
- Встроенный ЭМС фильтр
- Платы расширения входов/выходов
- Опциональные платы подключения энкодера
- Опциональные платы протоколов Ethernet, Profibus, CANopen, DeviceNet
Номинальная мощность:
0,75-315 кВт, 380 В, 3 ф.

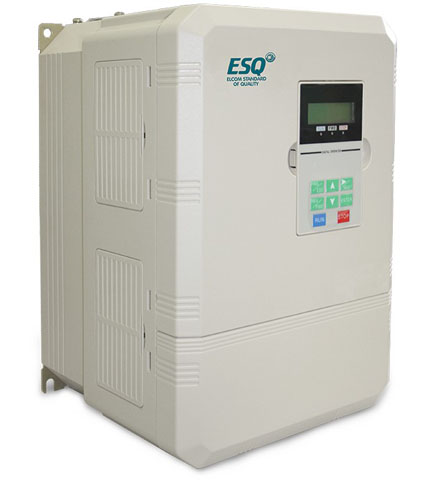

Частотный преобразователь ESQ-9000
Назначение:
Предназначены для тяжелых общепромышленных нагрузок с возможностью точного поддержания вращающего момента на валу электродвигателя (применение энкодера)
Преимущества:
- полное векторное управление, управление по вольт-частотной характеристике U/F, а также применение обоих режимов с PG (импульсный шифратор);
- векторное управление может переключаться на традиционное управление напряжением/частотой; при необходимости параметр двигателя векторного управления устанавливается недоступным;
- применяется с любыми типами нагрузок. (включая подъемно-транспортные и тяжелые инерционные);
- функция автонастройки на электродвигатель;
- встроенный дроссель звена постоянного тока (55 - 300кВт).
- встроенный ПИД-регулятор;
- высокий вращающий момент величиной более 150% при скоростях близких к нулю;
- управление скоростью с обратной связью;
- встроенный интерфейс RS-485 (внутренний протокол, протокол MODBUS RTU);
- автоматическая регулировка напряжения, автоматическая энергосберегающая функция;
- аналоговые выходы 4–20 мА;
- высокая перегрузочная способность;
- многочисленные защитные функции;

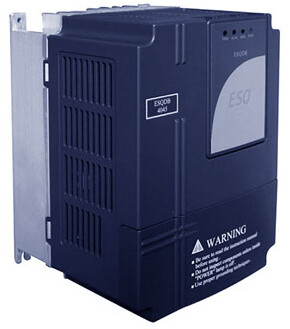

Тормозной прерыватель ESQDB-4045
Устройства плавного пуска GS3/GS7
Назначение:
- Обеспечивают плавный запуск и останов электродвигателя
- Эффективно снижают пусковые токи
- Уменьшают механическую нагрузку на элементы приводного механизма
- Устройство обеспечивает защиту от снижения напряжения, сбоев электроснабжения, перенапряжения, перегрева двигателя, превышения времени запуска, потери входных и выходных фаз, перекоса нагрузки по фазам, перегрузки, короткого замыкания, превышения по току
Назначение:
- Тормозной прерыватель предназначен для подключения тормозного резистора при работе преобразователя частоты в режиме регенеративного торможения
