Медная плетенка для заземления (MBJ и BJ)
Медная плетенка для заземления (MBJ и BJ)

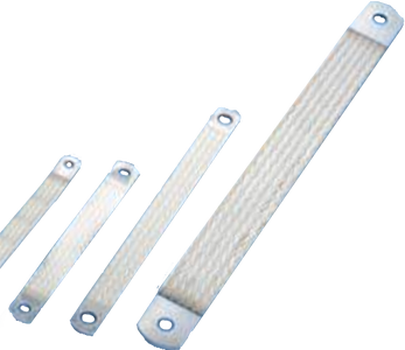

Технические характеристики плетенок из меди для заземления с оловянным покрытием:

С интегрированной контактной площадкой
•  Полная номенклатура гибких соединителей для заземления сечением от 6 до 100 мм2 и длиной от 100 до 500 мм
• Хорошая устойчивость к вибрации и износу
• Надежность — из-за отсутсвия обжимных наконечников на концах кабеля
• Снижение веса: плоская плетенка весит меньше, чем кабель (с изоляцией) и наконечники и характеризуется лучшим использованием меди (скинэффект)
• Наличие интегрированной контактной площадки исключает необходимость использования пайки и обжимных наконечников , что обеспечивает превосходный электрический контакт и высокую прочность на разрыв.
• Быстрая и простая установка: готовы к использованию. Не требуется резка, зачистка, обжатие или пробивание. Сокращение времени установки
• Экономия материалов: не нужны наконечники и контакты
• Меньший импеданс, чем у кабелей, к тому же рекомендовано директивами EMC/EMI
Новаторский, современный процесс изготовления

Производственный процесс компании ERICO предусматривает прямую интеграцию контактных площадок на плетенках с оловянным покрытием MBJ. Данный процесс изготовления обеспечивает получение качественного электрического контакта благодаря использованию интегрированной контактной площадки без необходимости в дополнительной пайке или обжимных наконечниках. В этом процессе гибкая плетенка подвергается сварке с получением цельного блока из луженой или красной меди, служащего в качестве контактной площадки.

В отличие от обычного процесса сварки контактных площадок под давлением, процесс, разработанный компанией ERICO, может применяться для площадок не только из красной меди, но и из меди с оловянным покрытием. При этом получается оптимальный электрический контакт с проводами.

Применение данного процесса также позволяет избежать остаточной влаги в контактных площадках. При использовании обжимных наконечников в неблагоприятных средах влага может попасть в наконечники (часто капиллярным путем) и вызвать появление коррозии в проводах. Через несколько лет электрический контакт между проводами может нарушиться, что приведет к ухудшению электрической проводимости.

Невозможно удалить коррозию с контактной площадки без замены элемента. При использовании этого процесса производятся продукты, отвечающие требованиям RoHS; при этом во время изготовления в провода с оловянным покрытием не добавляются никакие дополнительные субстанции.
Плетенки круглого сечения с обжимными наконечниками
Артикул
Модель
Сечение мм
L мм
Ø D мм
Величина тока A
вес, кг
556900
BJ 6-150 S
6
150
6,5
45
100,010
556910
BJ 6-200 S
6
200
6,5
45
100,015
556920
BJ 10-300 S
10
300
6,5
75
100,033
Технические данные:

• Рекомендовано директивами EMC/EMI
• Плоские плетенки из меди с оловянным покрытием
• Электролитическая медь Cu-ETP по стандарту EN13602
• Чистота меди: не ниже 99,9 %
• Максимальное удельное сопротивление: 0,017241 мм 2 /м при 20 °C
• Стандартный диаметр провода: 0,15 мм
• Допускаются изгибы вблизи контактных площадок
• Рабочая температура: до 105 °С

Сертификация и подтверждение соответствия:

• Сертифицировано UL® (UL 467) за исключением BJ
• Сертификация ГОСТ
• Соответствие RoHS 2002/95/EC
• IEC 60439.1 и 61439.1

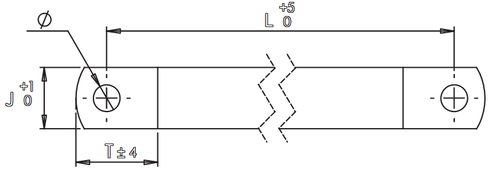

Артикул
Модель
Величина тока, А
Толщина, мм
Сечение, мм2
L, мм
Ø мм
J, мм
T, мм
вес, кг
556600
MBJ 6-150-6
40
1,1
61506,51123100,01
563410
MBJ 6-200-6
40
1,1
62006,51123100,0167
556930
MBJ 10-200-6
75
1,1
10200
6,5
1122100,022
556610
MBJ 10-300-6
75
1,1
10300
6,5
1122100,033
563540
MBJ 16-100-6
120
1,5
161006,51525100,018
556620
MBJ 16-100-8
120
1,5
16
1008,51525100,018
563550
MBJ 16-150-6
120
1,5
16
1506,51525100,035
556630
MBJ 16-150-8
120
1,5
16
150
8,5
15
25
10
0,035
563300
MBJ 16-200-6
120
1,5
16
200
6,5
15
25
10
0,033
556640
MBJ 16-200-8
120
1,5
16
200
8,5
15
25
10
0,033
556650
MBJ 16-250-8
120
1,5
16
250
8,5
15
25
10
0,04
563320
MBJ 16-300-6
120
1,5
16
300
6,5
15
25
10
0,05
556660
MBJ 16-300-8
120
1,5
16
300
8,5
15
25
10
0,05
556940
MBJ 16-500-8
120
1,5
16
500
8,5
15
25
10
0,082
556670
MBJ 25-100-10
150
1,5
25
100
10,5
22
33
10
0,027
556680
MBJ 25-150-10
150
1,5
25
150
10,5
22
33
10
0,039
563340
MBJ 25-200-6
150
1,5
25
200
6,5
22
33
10
0,052
556690
MBJ 25-200-10
150
1,5
25
200
10,5
22
33
10
0,052
563430
MBJ 25-200-12
150
1,5
25
200
12,5
22
33
10
0,052
556700
MBJ 25-250-10
150
1,5
25
250
10,5
22
33
10
0,064
556710
MBJ 25-300-10
150
1,5
25
300
10,5
22
33
10
0,077
556950
MBJ 25-500-10
150
1,5
25
500
10,5
22
33
10
0,13
556720
MBJ 30-100-10
180
230
100
